Opis produktu

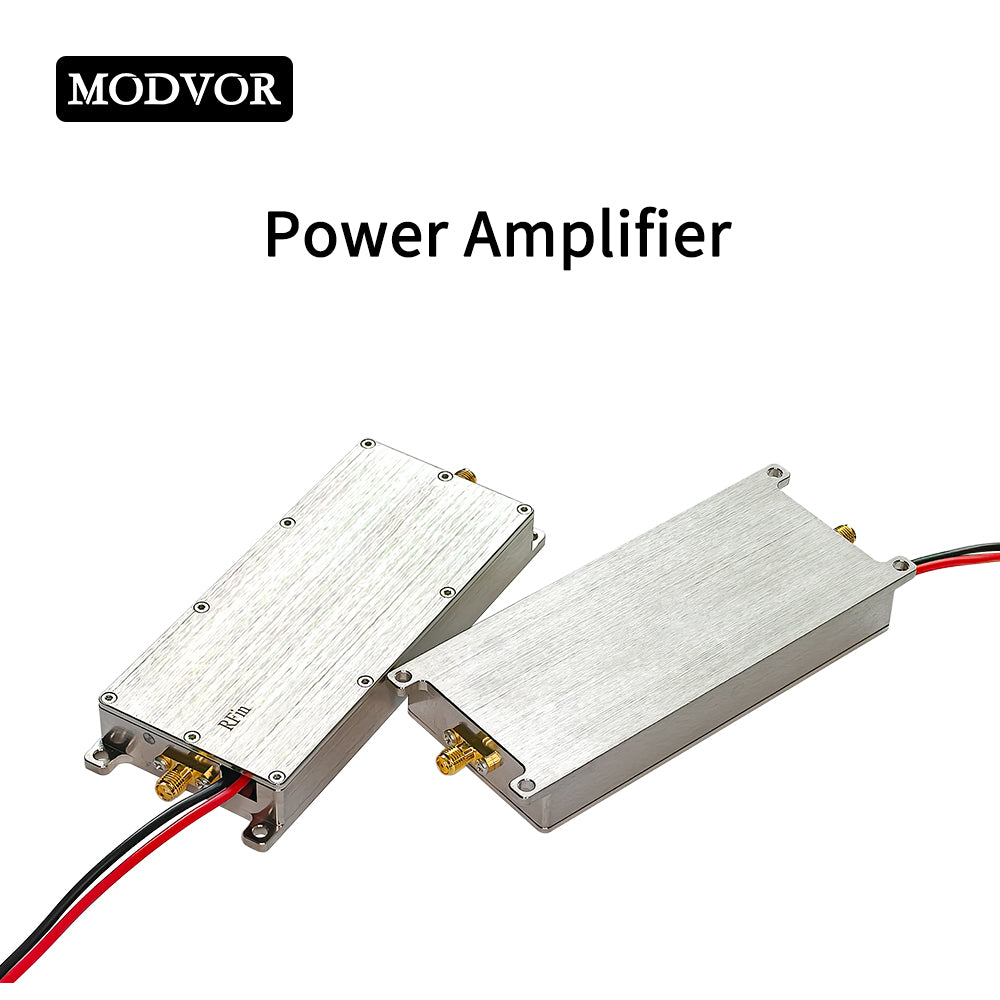

Dla pilotów FPV, operatorów dronów i integratorów systemów bezprzewodowych pasmo 5.8 GHz (5.725-5.85 GHz) pozostaje najczęściej stosowaną częstotliwością do transmisji wideo, oferując doskonałą równowagę między rozmiarem anteny, dostępną przepustowością i charakterystyką propagacji. Ten wzmacniacz mocy RF 5.8 GHz 10W zapewnia solidną moc wyjściową 40 dBm (10W) o czystej charakterystyce i wzmocnieniu 40 dB w całym paśmie ISM 5.725-5.85 GHz, obejmując wszystkie standardowe kanały FPV, w tym Raceband, pasmo E, pasmo F i inne. Działa przy zasilaniu 24V DC (z możliwością dostosowania do 28V) z poborem prądu wynoszącym zaledwie 1.5A przy pełnej mocy wyjściowej, posiada solidną aluminiową obudowę i żeńskie złącza SMA – zaprojektowane z myślą o niezawodnej pracy w scenariuszach montażu na dronach, stacjach naziemnych i w terenie.
Typowe zastosowania
- Downlink wideo z drona FPV: Wzmacnia transmisję wideo 5.8 GHz dla zwiększonego zasięgu i penetracji
- Operacje UAV dalekiego zasięgu: Rozszerza zasięg łącza wideo dla misji BVLOS i komercyjnych dronów
- Nadajniki stacji naziemnych: Wzmacnia łącza retransmisji wideo dla konfiguracji wielopilotowych i transmisji dla widzów
- Wydarzenia wyścigów FPV: Zapewnia czysty, silny sygnał wideo dla dyrektorów wyścigów i relacji na żywo
- Bezprzewodowa transmisja wideo: Profesjonalne wzmocnienie do zastosowań broadcastowych i nadzoru
- Radioamatorstwo (HAM) pasmo 5 cm: Wzmocnienie o dużej mocy do licencjonowanych eksperymentalnych operacji 5.8 GHz
- Pokazy dronów i rozrywka: Niezawodna synchronizacja wideo i telemetria do skoordynowanych operacji floty
Specyfikacja techniczna
|
Parametr |
Wartość |
|
Zakres częstotliwości |
5725 – 5850 MHz |
|
Moc wyjściowa |
40 dBm (10W) |
|
Wzmocnienie (S21) |
40 dB ± 1 dB |
|
Napięcie robocze |
24 V DC (z możliwością dostosowania do 28V) |
|
Pobór prądu |
1.5 A przy 24V |
|
Złącza RF |
Wejście: SMA żeńskie; Wyjście: SMA żeńskie |
|
Wymiary |
132 × 53 × 17 mm |
|
Waga netto |
0.21 kg (210g) |
|
Okablowanie DC |
15cm przewody czerwono/czarne |
|
Materiał obudowy |
Aluminium |
Główne zalety
10W czystej mocy wyjściowej zmienia łącza wideo 5.8 GHz z wystarczających w wyjątkowe. Pasmo 5.8 GHz zapewnia doskonałą przepustowość dla transmisji wideo HD, ale jego wyższa częstotliwość wiąże się ze zwiększoną stratą ścieżki w porównaniu do niższych pasm. Dzięki 10W (40dBm) czystej mocy wyjściowej, ten wzmacniacz zapewnia do 5-8 razy większy efektywny zasięg niż standardowe systemy VTX 200mW-1W – zapewniając krystalicznie czysty obraz nawet w trudnych środowiskach z drzewami, budynkami i innymi przeszkodami.
Wzmocnienie 40dB przekształca wyjścia VTX o niskiej mocy (już od 10mW) w pełną transmisję 10W z konsekwentną, przewidywalną liniowością. Pobór prądu pozostaje efektywny i wynosi zaledwie 1.5A—co pozwala osiągnąć maksymalny zasięg bez przedwczesnego rozładowywania baterii drona.
Wydajność termiczna jest zaprojektowana do długotrwałej pracy. Solidna aluminiowa obudowa zapewnia efektywne pasywne chłodzenie, a obudowa o wymiarach 132×53×17mm i wadze 210g oferują poprawione rozpraszanie ciepła dla niezawodnej ciągłej transmisji – co czyni go idealnym zarówno do montażu na dronie, jak i do użytku w stacji naziemnej.
Szeroka tolerancja napięcia (standardowo 24V, z możliwością dostosowania do 28V) zapewnia kompatybilność z akumulatorami 6S LiPo, zasilaczami stacji naziemnych i różnymi źródłami prądu stałego. Dzięki żeńskim złączom SMA na wejściu i wyjściu, integracja z istniejącymi antenami i łańcuchami RF jest całkowicie plug-and-play.
Zoptymalizowany dla pełnego pasma ISM 5.725-5.85 GHz, ten wzmacniacz obejmuje wszystkie standardowe kanały FPV, w tym Raceband, pasmo E, pasmo F i inne – zapewniając możliwość pracy na dowolnej częstotliwości wymaganej przez Twoją konfigurację.
Zawartość pudełka
- 1 × wzmacniacz mocy RF 5.8 GHz 10W
