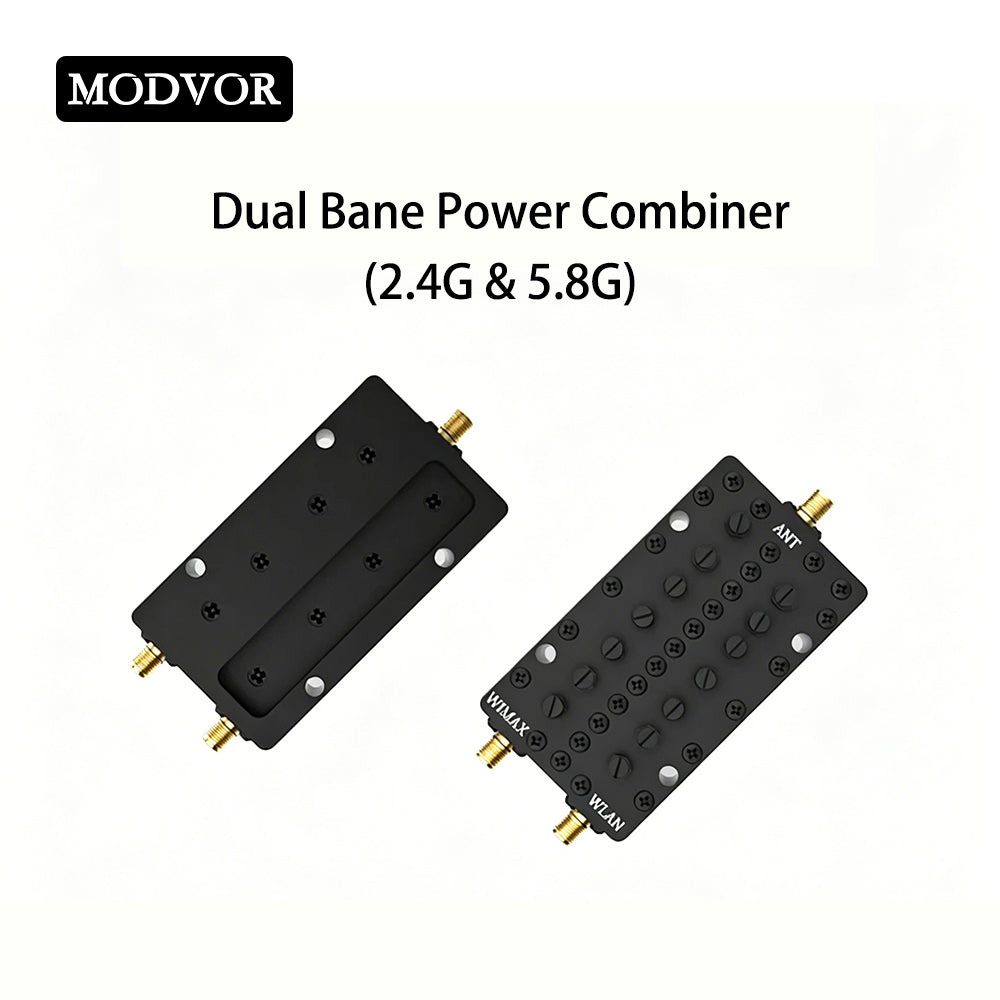

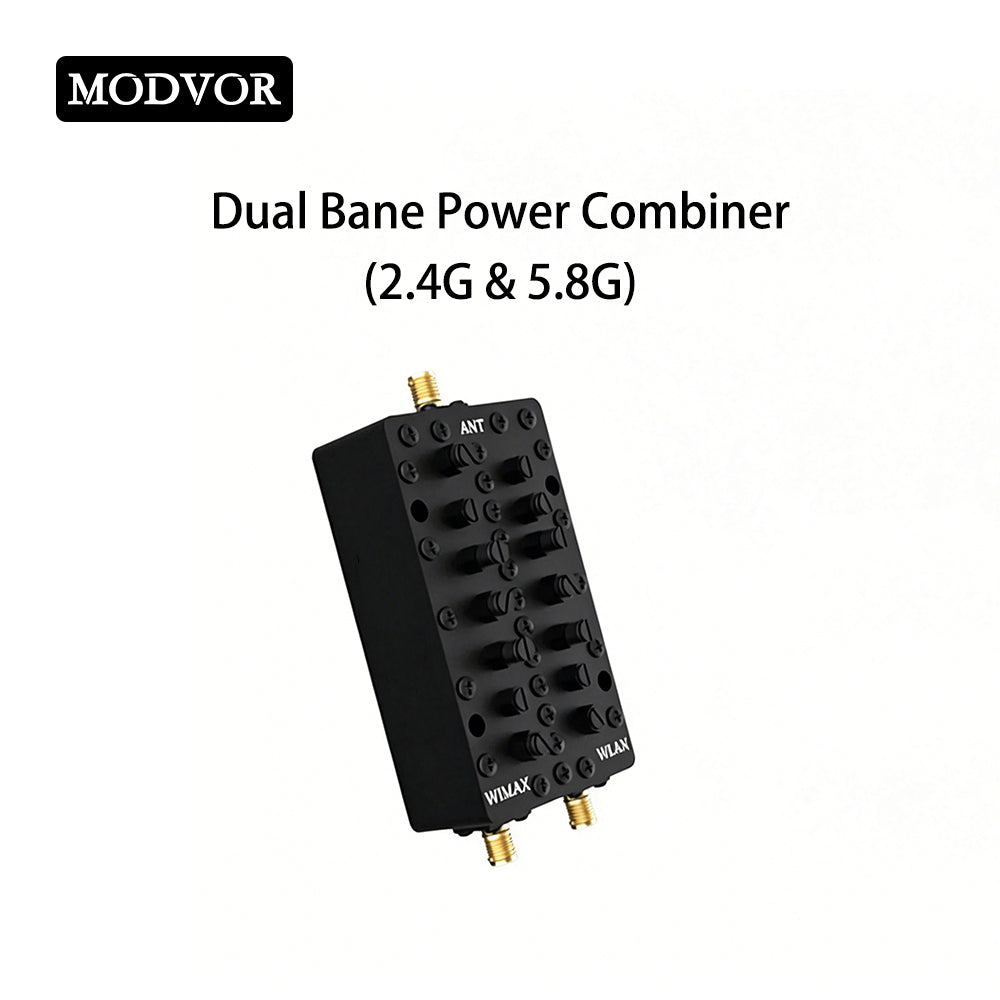

Дводіапазонний комбінатор живлення 2.4G і 5.8G, 2400-2483.5 МГц, 5725-5850 МГц, втрати внесення ≤0.3 дБ, 20 Вт SMA-Female WiFi диплексер

Опис продукту

Цей дводіапазонний комбінатор потужності 2.4G & 5.8G, також відомий як диплексер Wi-Fi, є пасивним радіочастотним компонентом, призначеним для об'єднання або розділення радіочастотних сигналів 2.4ГГц та 5.8ГГц. Він дозволяє двом різним діапазонам частот використовувати одну антену, усуваючи необхідність розгортати дві незалежні антени для окремих діапазонів. Ця конструкція значно оптимізує загальну структуру радіочастотної системи, скорочує витрати на обладнання та оптимізує використання простору, зберігаючи при цьому стабільну продуктивність передачі сигналу.

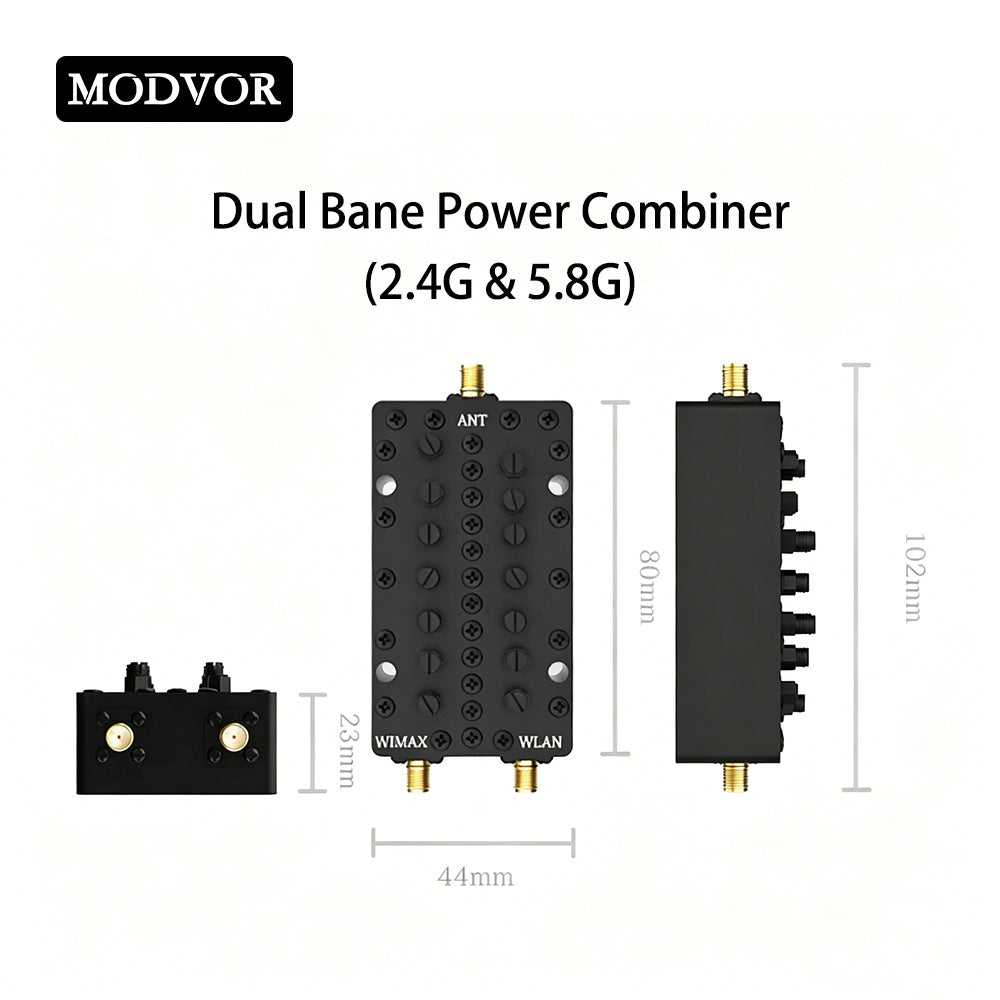

Пристрій підтримує робочі частоти 2400-2483.5МГц та 5725-5850МГц. Він забезпечує наднизькі вносимі втрати ≤0.3дБ для обох діапазонів, з коливанням сигналу, що контролюється в межах ≤0.2дБ. Коефіцієнт стоячої хвилі за напругою (КСХН) підтримується на рівні ≤1.3, щоб гарантувати хороше узгодження імпедансу. Він забезпечує високе позасмугове відхилення ≥85дБ, ефективно пригнічуючи позасмугові перешкоди, щоб уникнути перехресних перешкод сигналу між двома частотними каналами. Номінальна максимальна потужність становить 20 Вт зі стандартним системним імпедансом 50 Ом. Усі порти оснащені роз'ємами SMA-Female для зручного монтажу та підключення. Чорний металевий корпус має розміри 102*44*23 мм і важить 0.32 кг, вирізняючись міцною механічною структурою та компактним розміром для легкого встановлення.

Цей дводіапазонний радіочастотний комбінатор широко використовується в різних радіочастотних бездротових системах. Він підходить для систем зв'язку Wi-Fi, бездротової передачі відео, далекобійних каналів передачі даних та іншого дводіапазонного радіообладнання. Це надійне рішення для проектів, що вимагають спільної антени для сигналів 2.4G та 5.8G.

Застосування продукту

1. Бездротові системи зв'язку Wi-Fi 2.4ГГц і 5.8ГГц
2. Бездротова передача відео та пристрої для передачі даних на великі відстані
3. Дводіапазонні радіочастотні модулі та бездротове приймально-передавальне обладнання
4. Промислові бездротові системи моніторингу та дистанційного керування
5. Обладнання бездротового зв'язку, що вимагає спільної антени для двох діапазонів частот

Характеристики продукту

1. Дводіапазонна конструкція: працює в діапазонах частот 2400-2483.5МГц та 5725-5850МГц
2. Наднизькі вносимі втрати: ≤0.3дБ, низькі коливання сигналу ≤0.2дБ
3. Високе позасмугове відхилення ≥85дБ, чудове придушення міждіапазонних перешкод
4. Низький КСХН ≤1.3, хороше узгодження імпедансу, стабільна передача радіочастотного сигналу

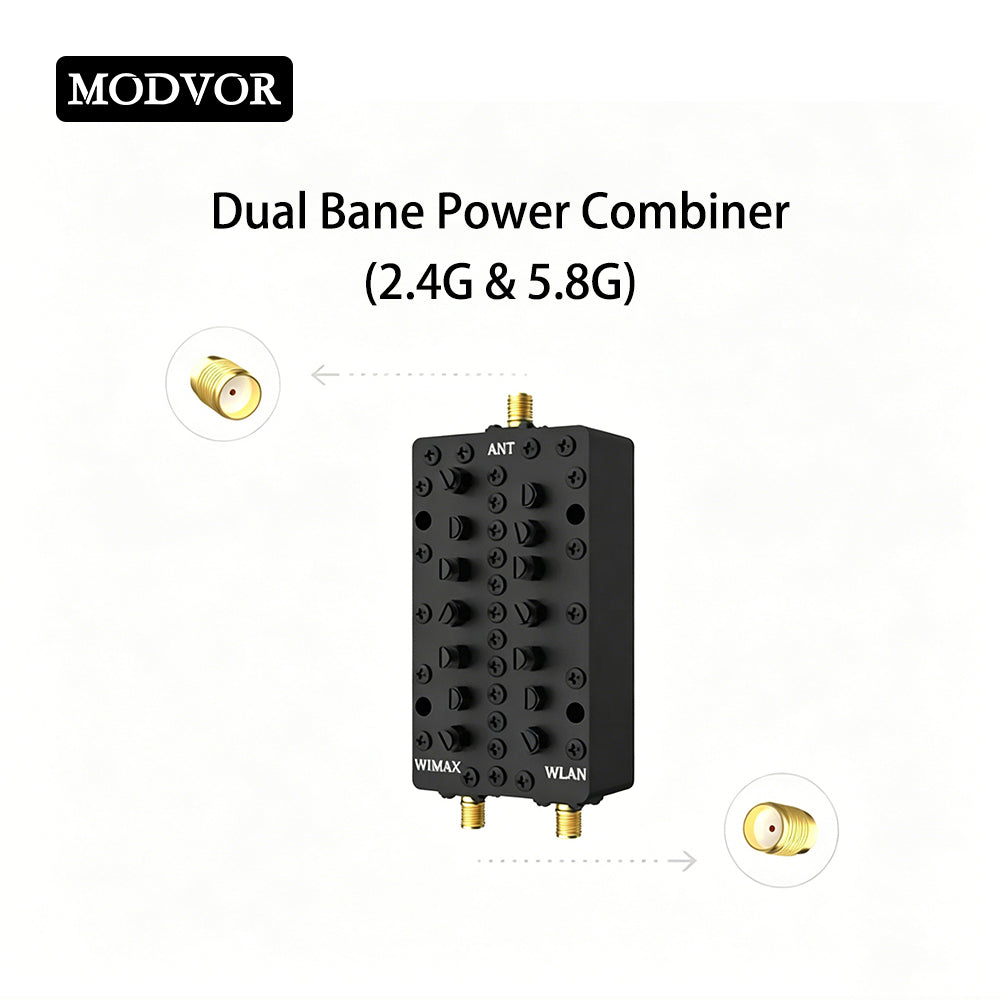

5. Роз'єми SMA-Female для простого підключення та інтеграції

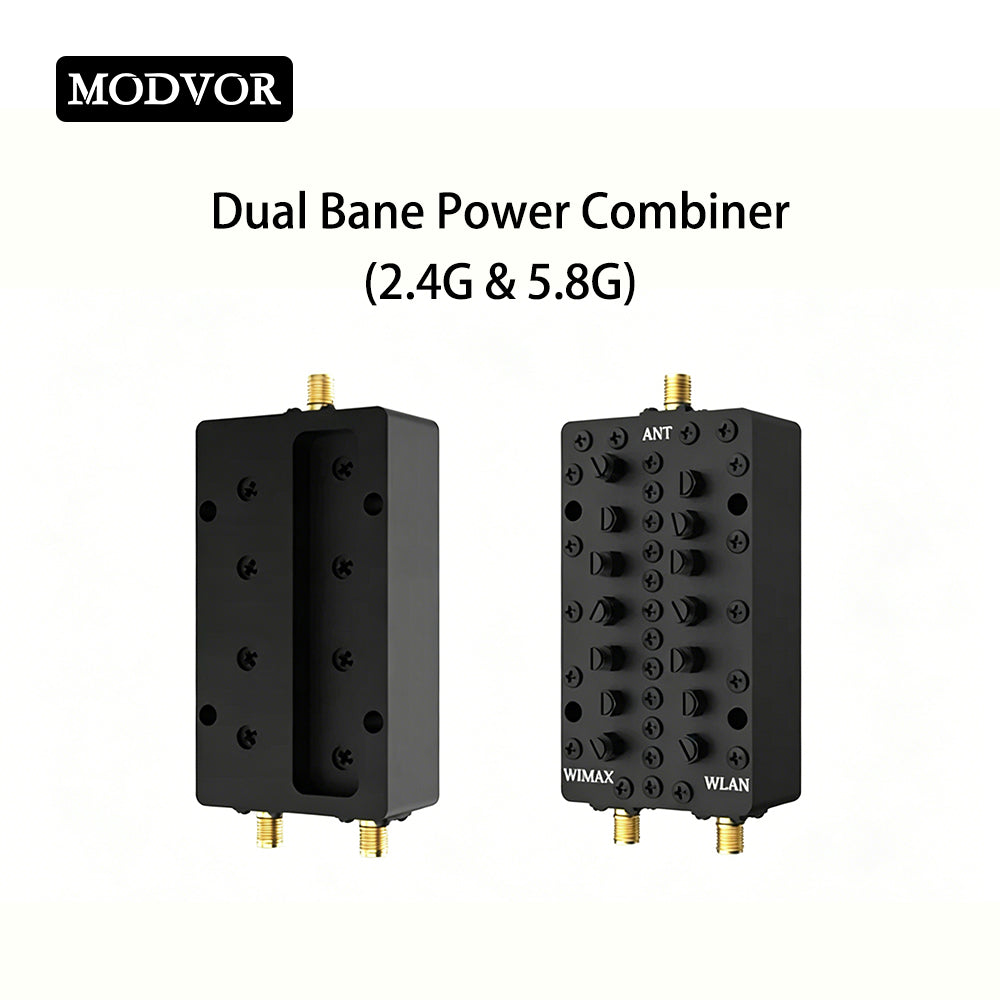

6. Компактний чорний металевий корпус, міцна конструкція, легкий монтаж
7. Пасивний радіочастотний компонент, не потребує джерела живлення

Технічні характеристики продукту

Список пакетів

1 X Дводіапазонний комбінатор потужності
