4-діапазонний комбінатор/квадруплексер радіочастотної потужності 400-960/2400-2484/3300-3600/5150-5850МГц, N-гніздо, 50 Ом, 20 Вт, висока ізоляція ≥85 дБ, низькі вносимі втрати

Опис продукту

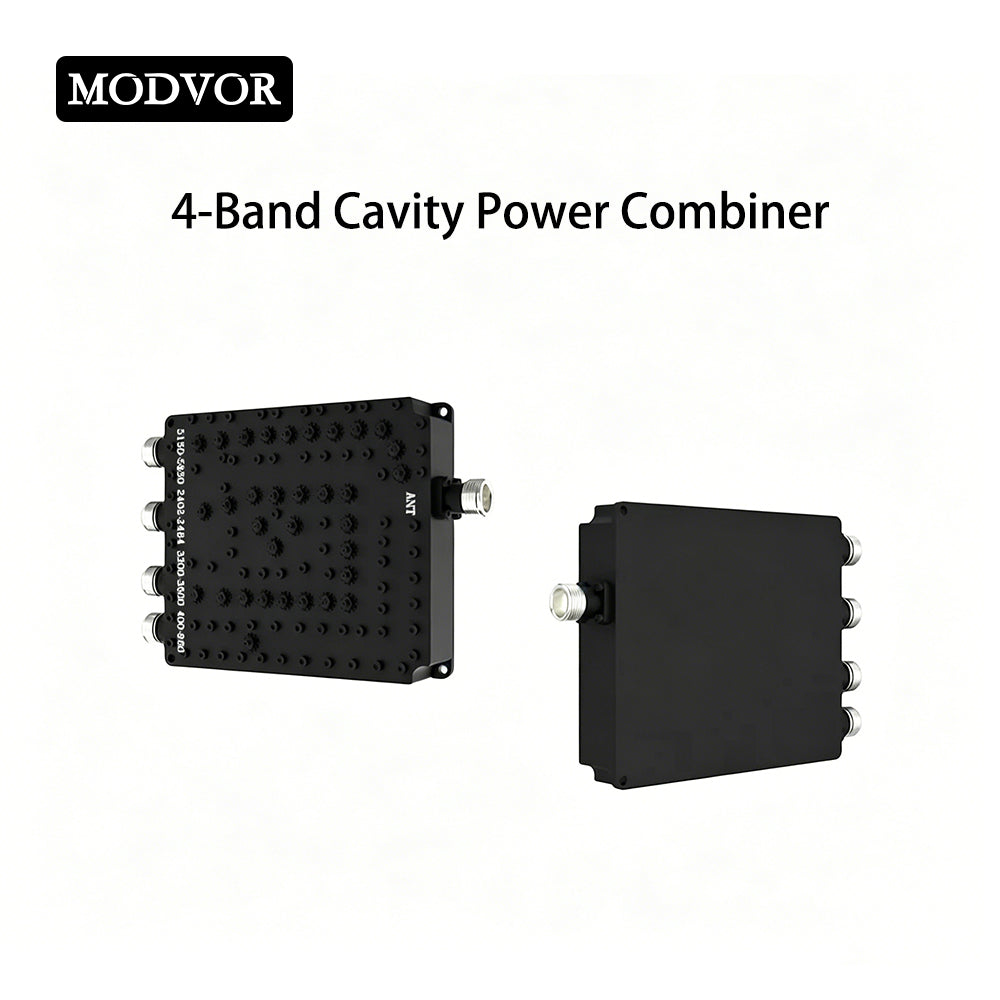

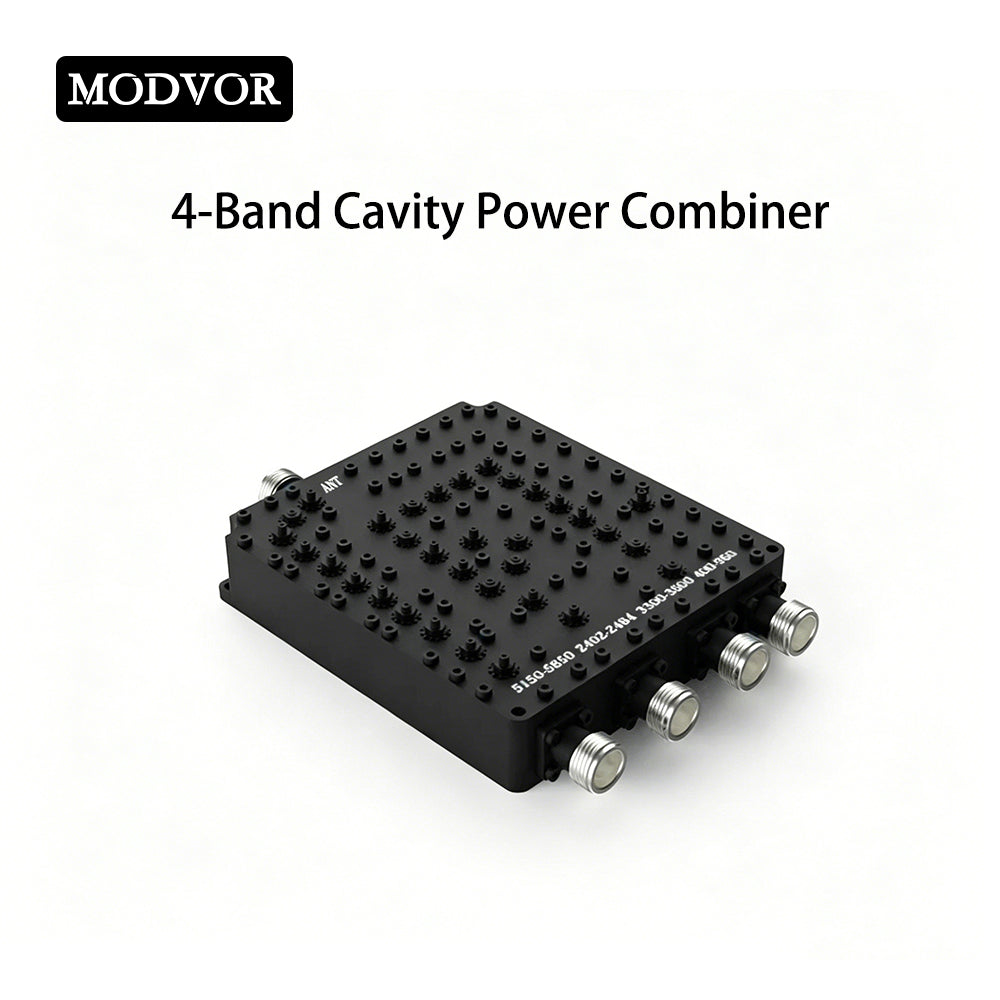

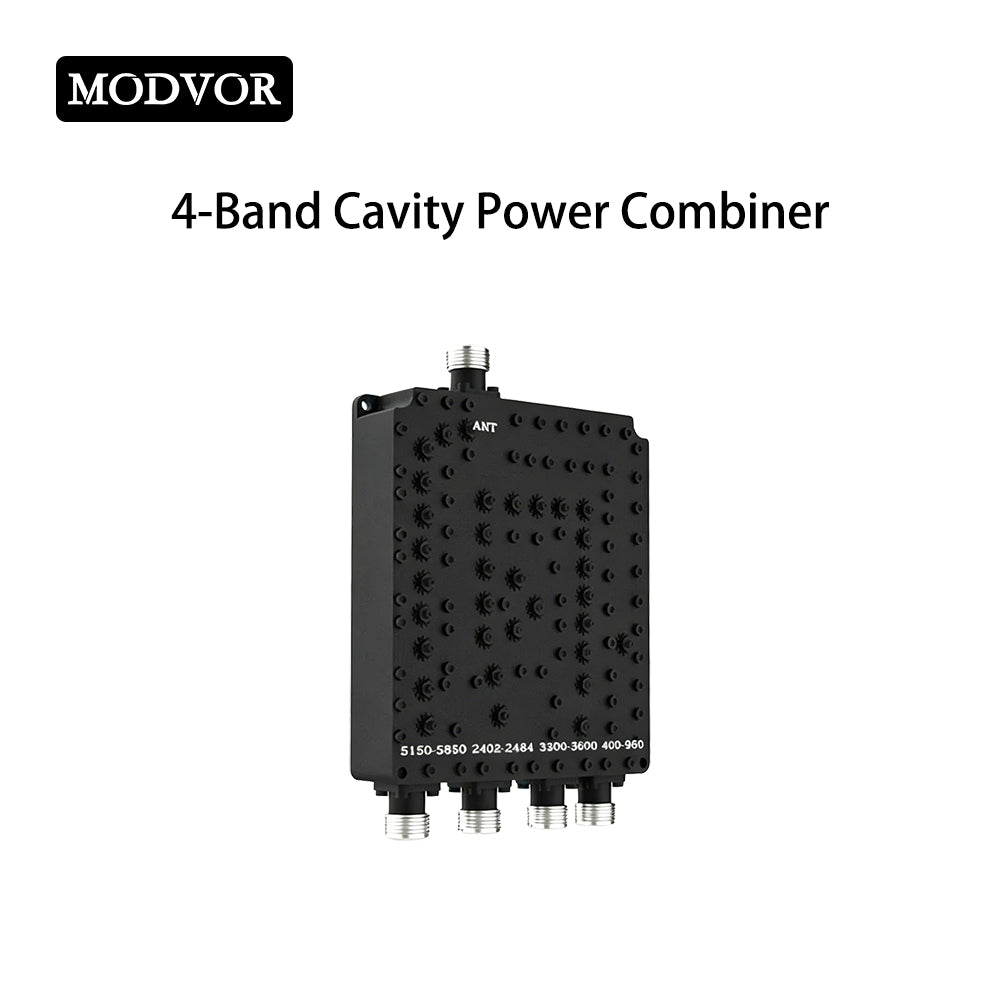

Цей 4-смуговий РЧ-суматор потужності (Quadplexer) призначений для об'єднання чотирьох різних діапазонів РЧ-сигналів в один порт, що дозволяє одночасну передачу багатодіапазонних сигналів по одній антені. Він характеризується низькими вхідними втратами та високим позасмуговим придушенням для мінімізації загасання сигналу та перехресних перешкод між каналами. Порт 400–960 МГц підтримує пропуск постійного струму (24/48 В), що дозволяє подавати живлення через РЧ-лінію для віддаленого обладнання.

Він охоплює чотири частотні діапазони: 400–960 МГц, 2400–2484 МГц, 3300–3600 МГц та 5150–5850 МГц. З імпедансом 50 Ом, роз'ємами N-Female, максимальною потужністю до 20 Вт та високою ізоляцією між діапазонами ≥85 дБ. Вхідні втрати становлять ≤0.2~0.3 дБ, КСВН ≤1.3 та пульсації ≤0.2 дБ. Компактний чорний корпус розміром 170*118*26 мм та вагою 0.82 кг для легкого монтажу.

Широко використовується в бездротових комунікаційних системах, радіо громадської безпеки, 2.4G WiFi, 3.5G та 5.8G бездротовій передачі даних, радіобазових станціях та інших багатодіапазонних РЧ-проектах. Це ідеальний компонент для спрощення розташування антен та зменшення вартості розгортання системи.

Застосування продукту

1. Багатодіапазонні базові станції бездротового зв'язку
2. Радіо громадської безпеки та зв'язок у приватних мережах
3. 2.4 ГГц WiFi, 3.3-3.6 ГГц та 5.15-5.85 ГГц бездротова передача даних
4. Системи широкосмугового бездротового зв'язку та радіоприймачів
5. Інтегровані РЧ-проекти, що вимагають спільної однієї антени для кількох частотних діапазонів

Особливості продукту

1. Чотирьохдіапазонний РЧ-суматор об'єднує 4 окремі РЧ-сигнали в один антенний порт, зменшуючи кількість антен та спрощуючи розгортання системи
2. Низькі вхідні втрати ≤0.2~0.3 дБ та низькі пульсації ≤0.2 дБ, що мінімізує загасання потужності сигналу
3. Високе позасмугове придушення ≥85 дБ, відмінна ізоляція для запобігання перехресних перешкод між діапазонами

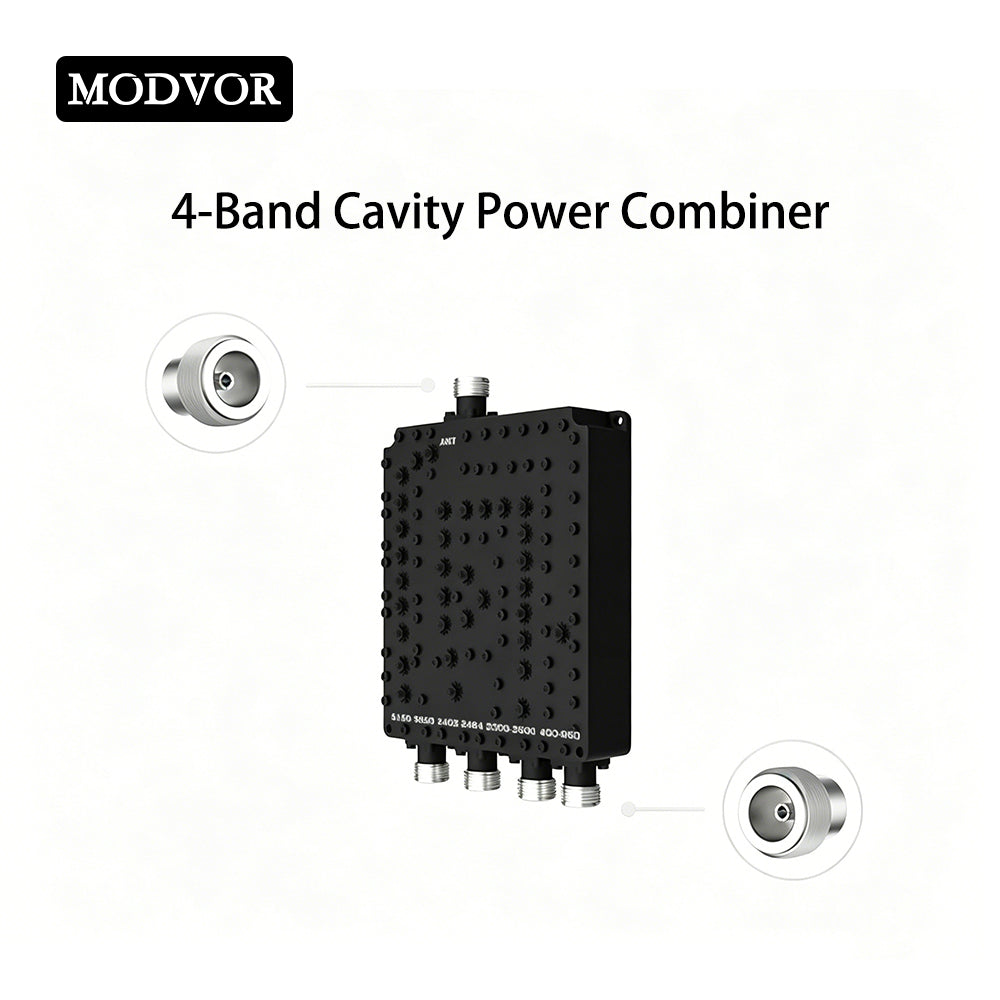

4. Підтримує максимальну потужність до 20 Вт, стандартний імпеданс 50 Ом, обладнаний роз'ємами N-Female

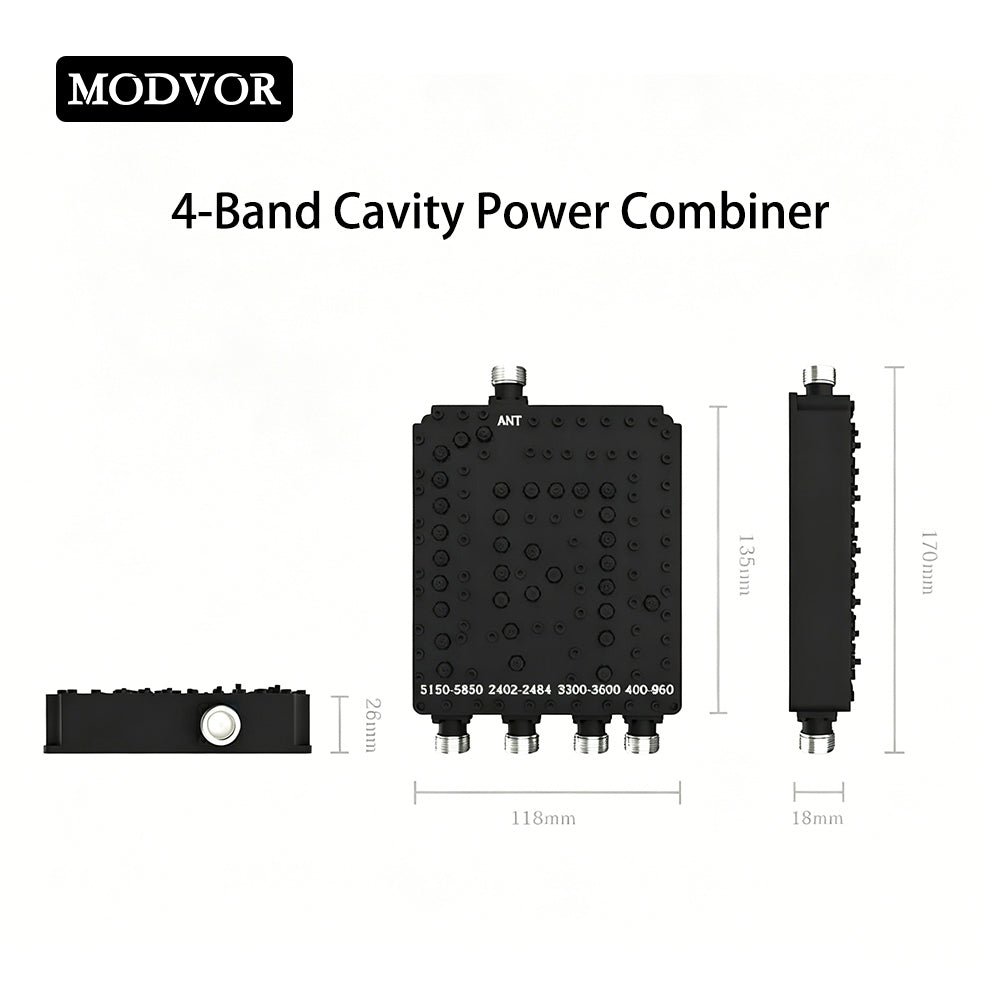

5. Суцільна порожнинна структура, чорне покриття, компактний розмір 170*118*26 мм, вага 0.82 кг
6. Стабільна продуктивність, підходить для тривалої безперервної роботи

Технічні характеристики продукту

Комплектація

1 X 4-смуговий суматор потужності
