Опис продукту

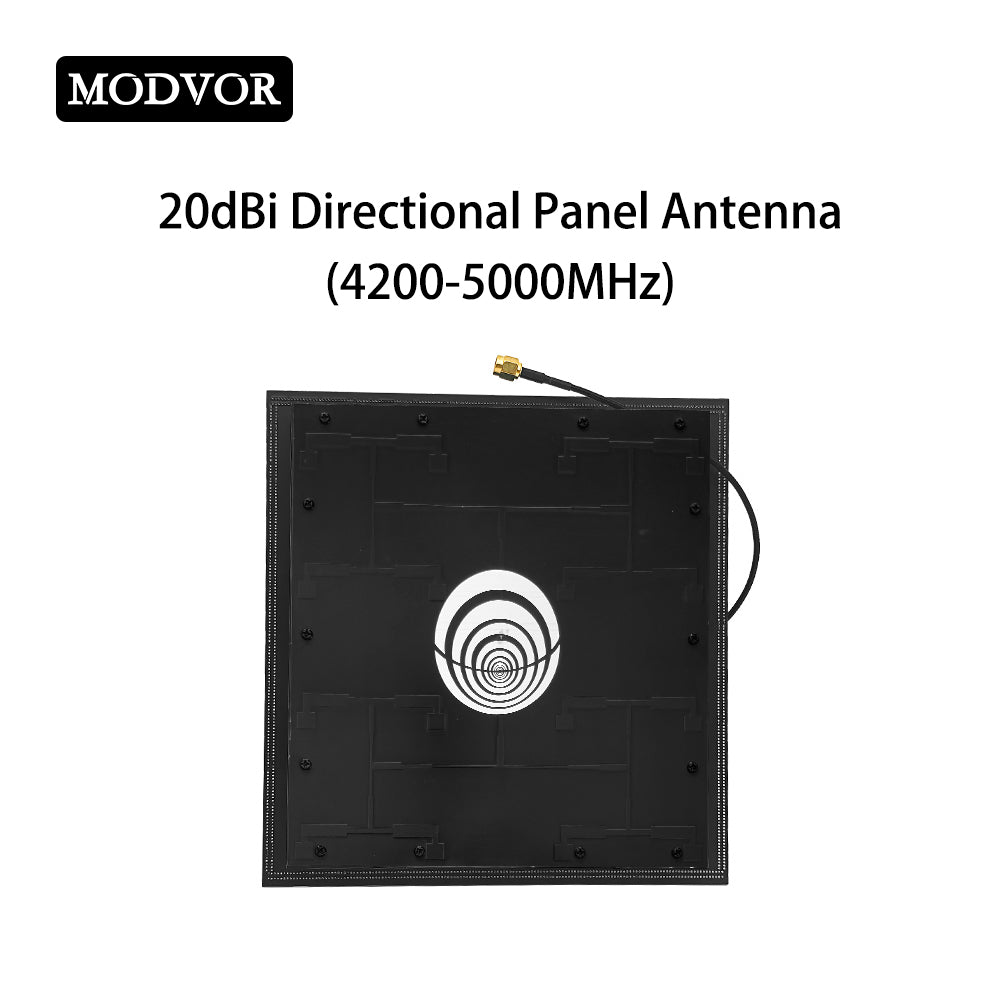

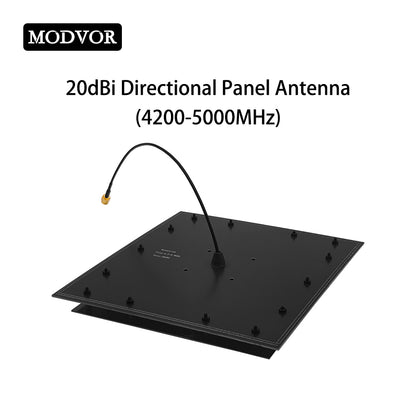

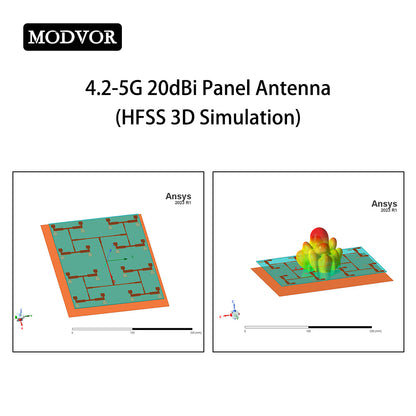

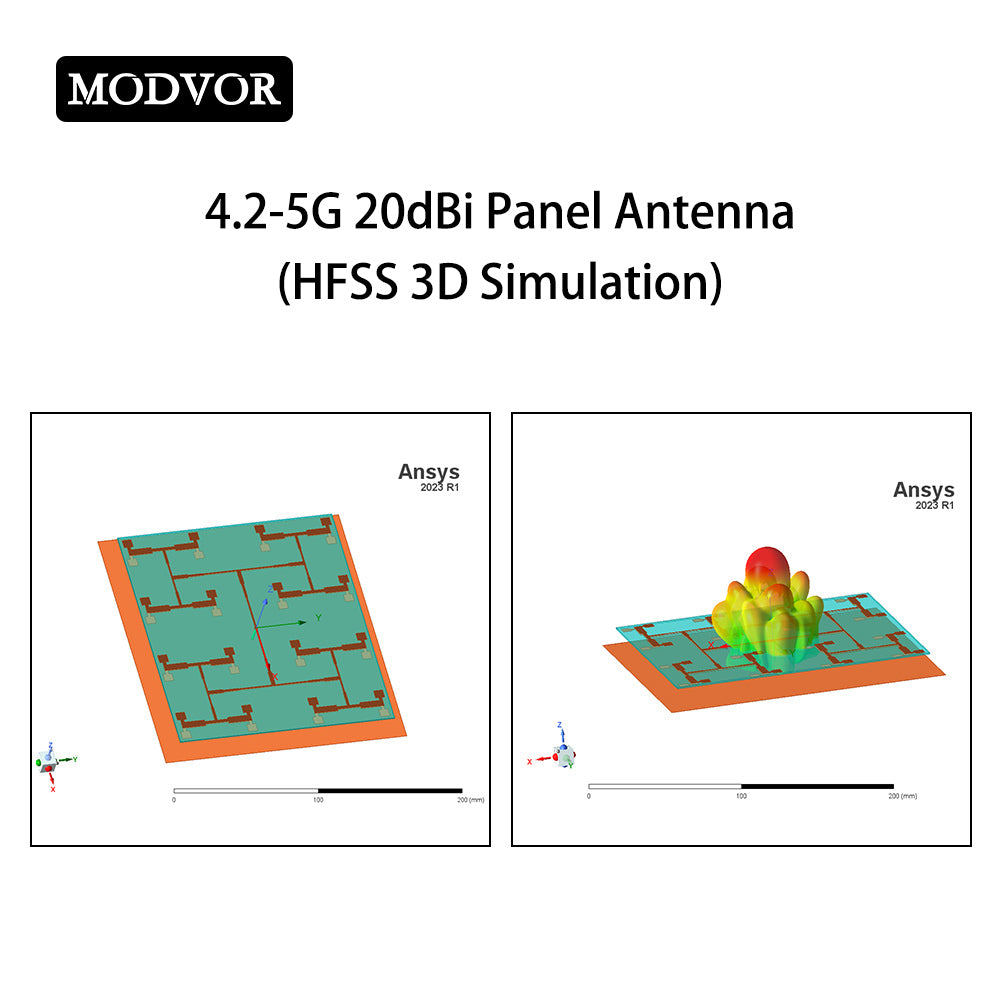

Ця антена є мікросмужковою антенною решіткою, що працює в діапазоні частот 4,2–5,0 ГГц, має низькопрофільну конструкцію з габаритними розмірами 180 мм × 190 мм × 15,5 мм. Вона досягає коефіцієнта посилення понад 20 дБі, що відносить її до категорії антен з високим коефіцієнтом посилення. Коефіцієнт стоячої хвилі за напругою (КСВН) залишається нижче 1,6 в усьому робочому діапазоні, демонструючи відмінне узгодження імпедансу та низькі характеристики втрат передачі.
Антена випромінює енергію, зосереджену в напрямку головного променя, що робить її придатною для бездротових з’єднань, які потребують далекобійного, високонадійного спрямованого зв’язку. Її компактна планарна архітектура полегшує інтеграцію у стаціонарні або транспортні платформи.
Ця зовнішня плоска панельна антена 4,2~5 ГГц, виготовлена з міцних матеріалів, придатних для зовнішнього використання, підтримує середньодіапазонні додатки 5G, передачу віддаленого моніторингу, бездротовий магістральний зв’язок «точка-точка» та промислове відеоспостереження. Завдяки стабільній спрямованій продуктивності вона забезпечує послідовну передачу сигналу на великі відстані для промислового бездротового зв’язку, мостових з’єднань та сценаріїв зовнішнього віддаленого моніторингу. Це ідеальна спрямована антена з високим коефіцієнтом посилення для встановлення надійних бездротових ліній передачі даних на великі відстані.
Застосування продукту
- Вузли ретрансляційного зв’язку БПЛА
- Наземна станція автосупроводу БПЛА
- Промислові операції БПЛА за межами прямої видимості (BVLOS)
- Спрямовані антени для радіоелектронного придушення (РЕП)
- Наземна приймальна станція для радіолокатора з синтезованою апертурою (SAR)
Особливості продукту
- Надширока смуга пропускання 1 ГГц, відносна смуга пропускання 18%
- Високий коефіцієнт посилення 20 дБі
- Широкий промінь 20°
- Низький профіль 16 мм
Технічні характеристики продукту
| Робочий діапазон | 4200-5000 МГц |
| Посилення | 20 дБі |
| КСВН | ＜1.6 |
| Ефективність | ≥90% |
| Поляризація | Горизонтальна поляризація |
| EL HPBW | 19° |
| AZ HPBW | 20° |
| Вхідний імпеданс | 50 Ом |
| Вихідна потужність | 30 Вт |

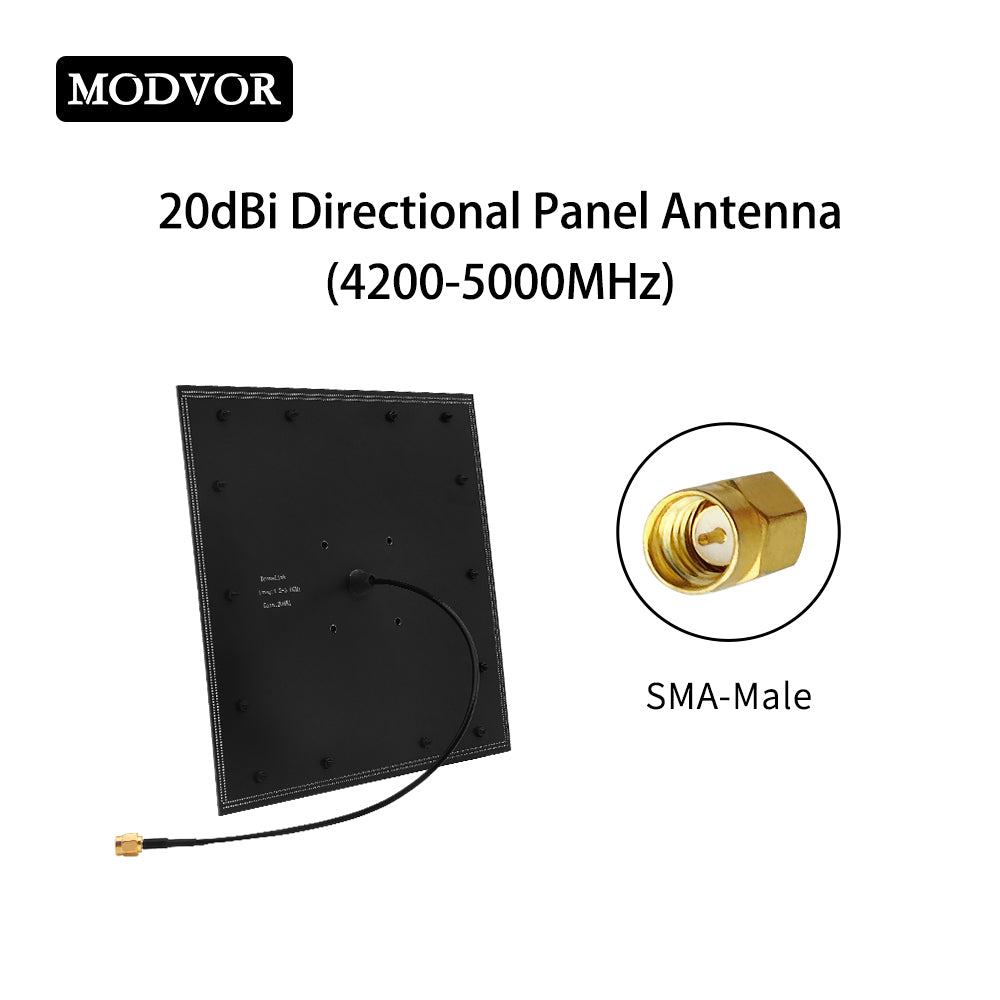

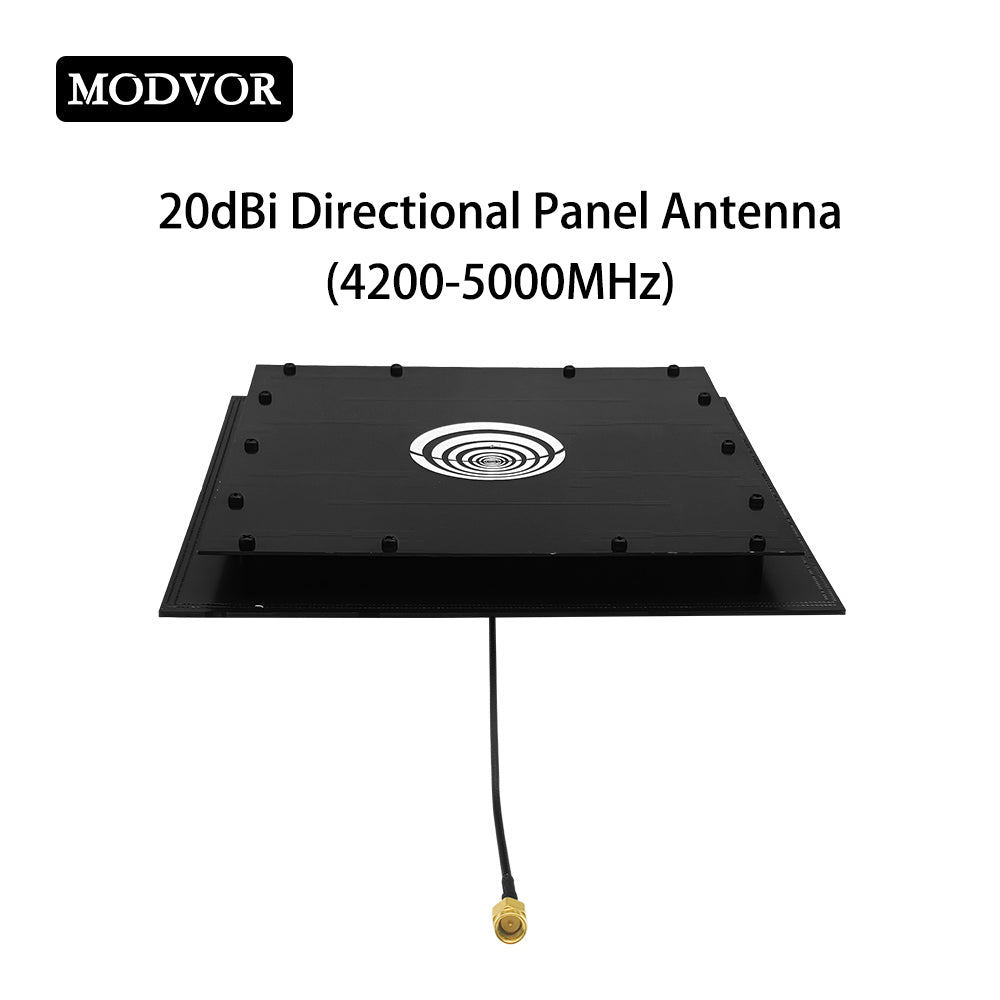

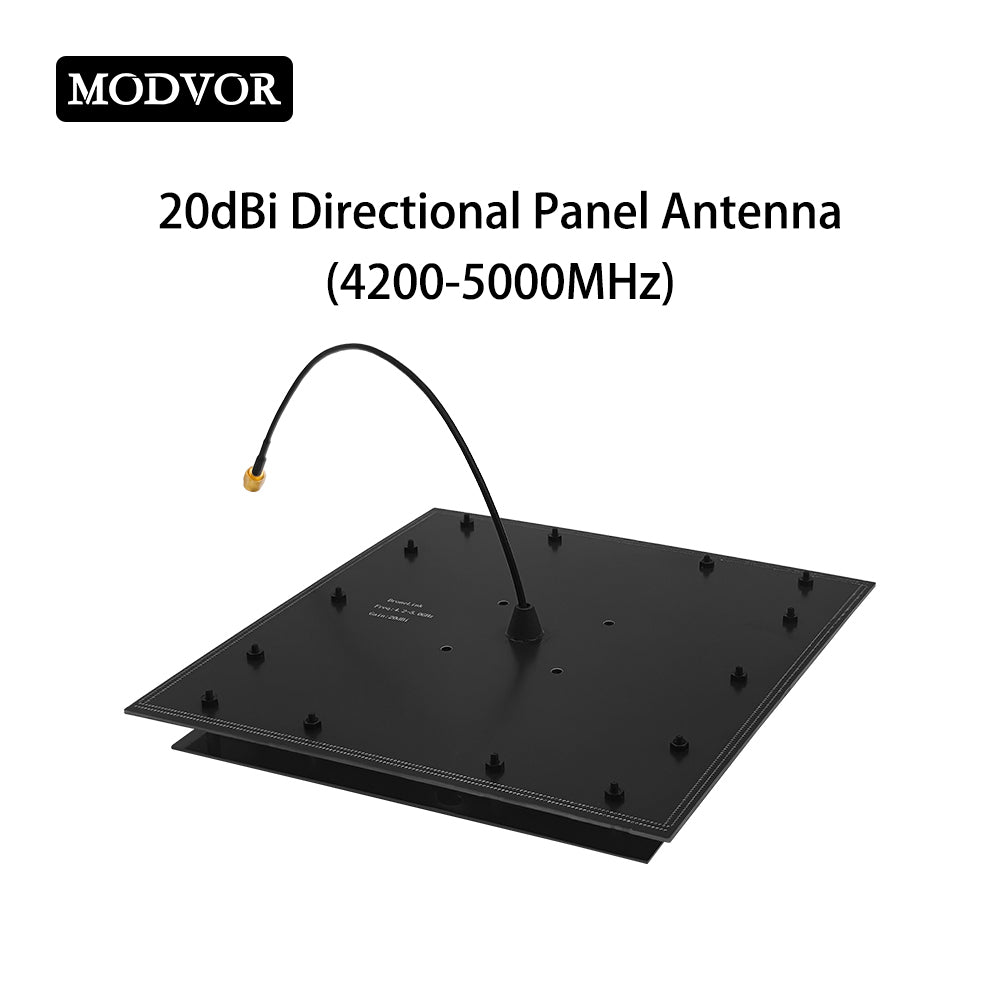

| Радіочастотний роз'єм | SMA-Male |

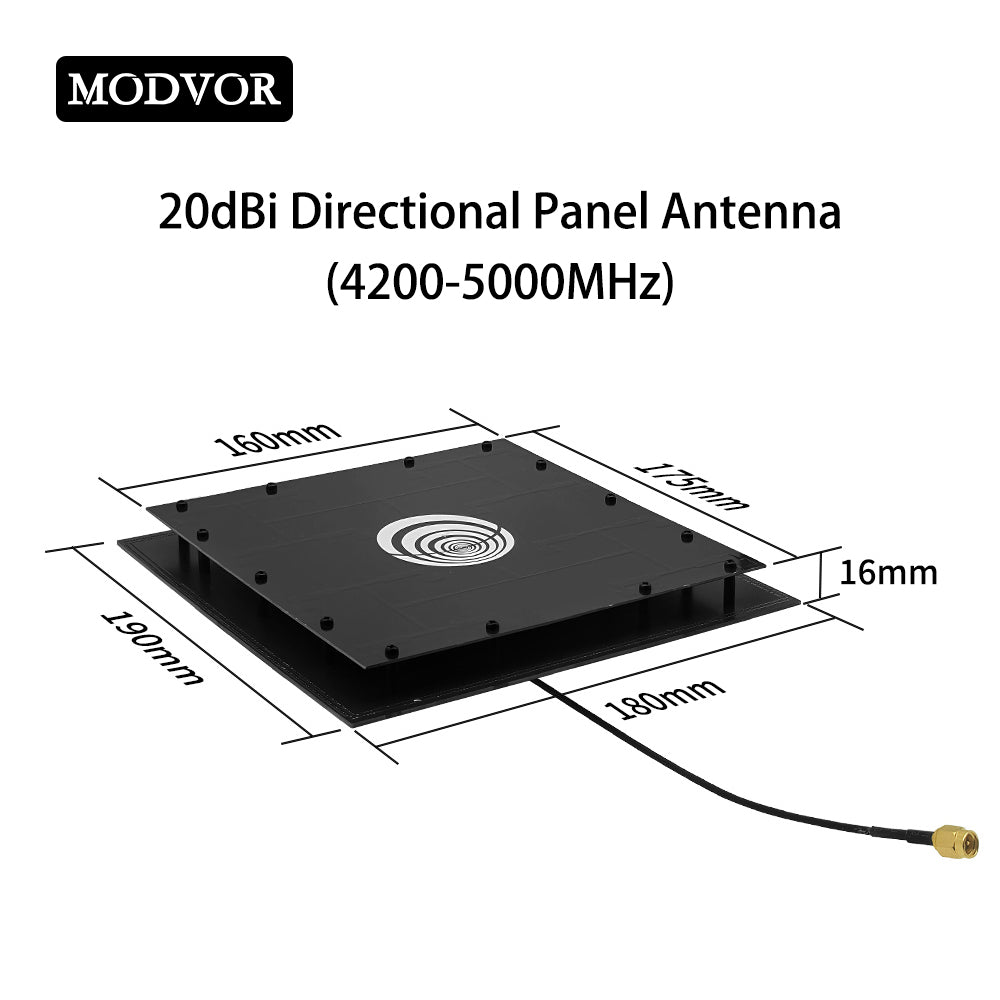

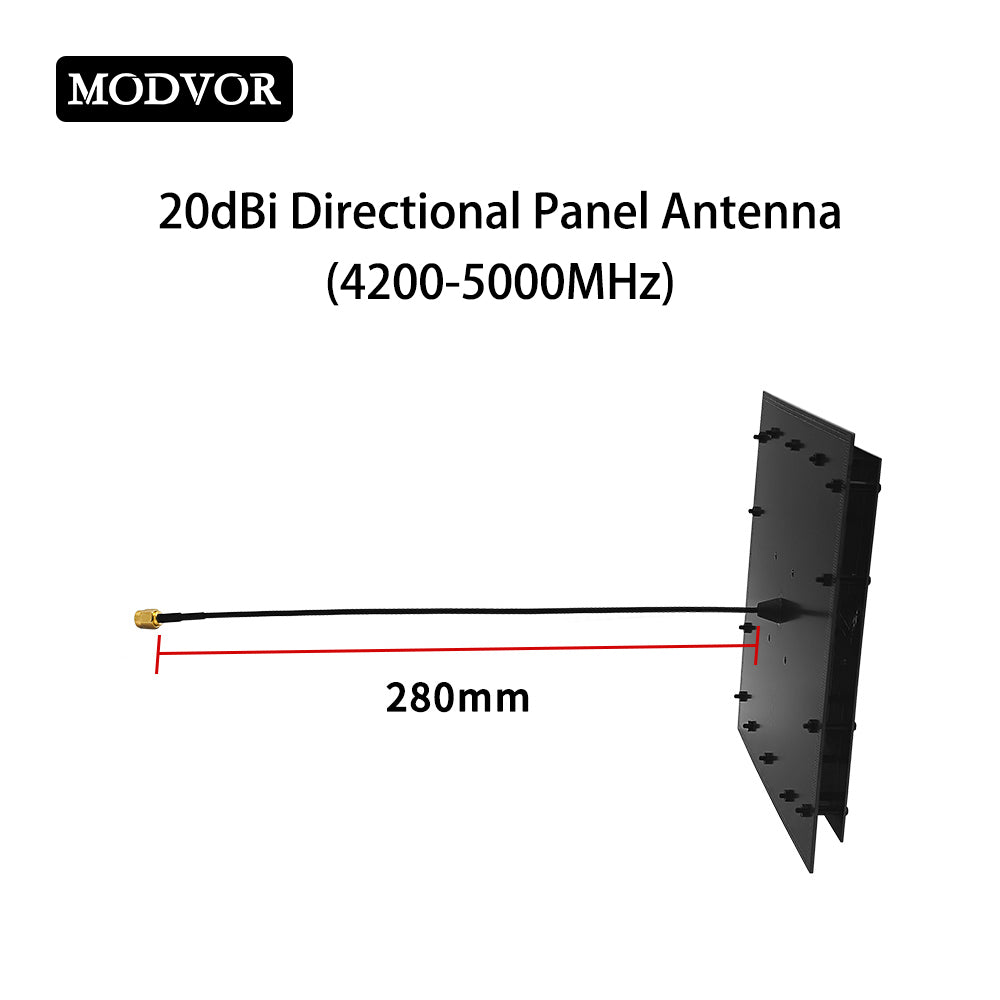

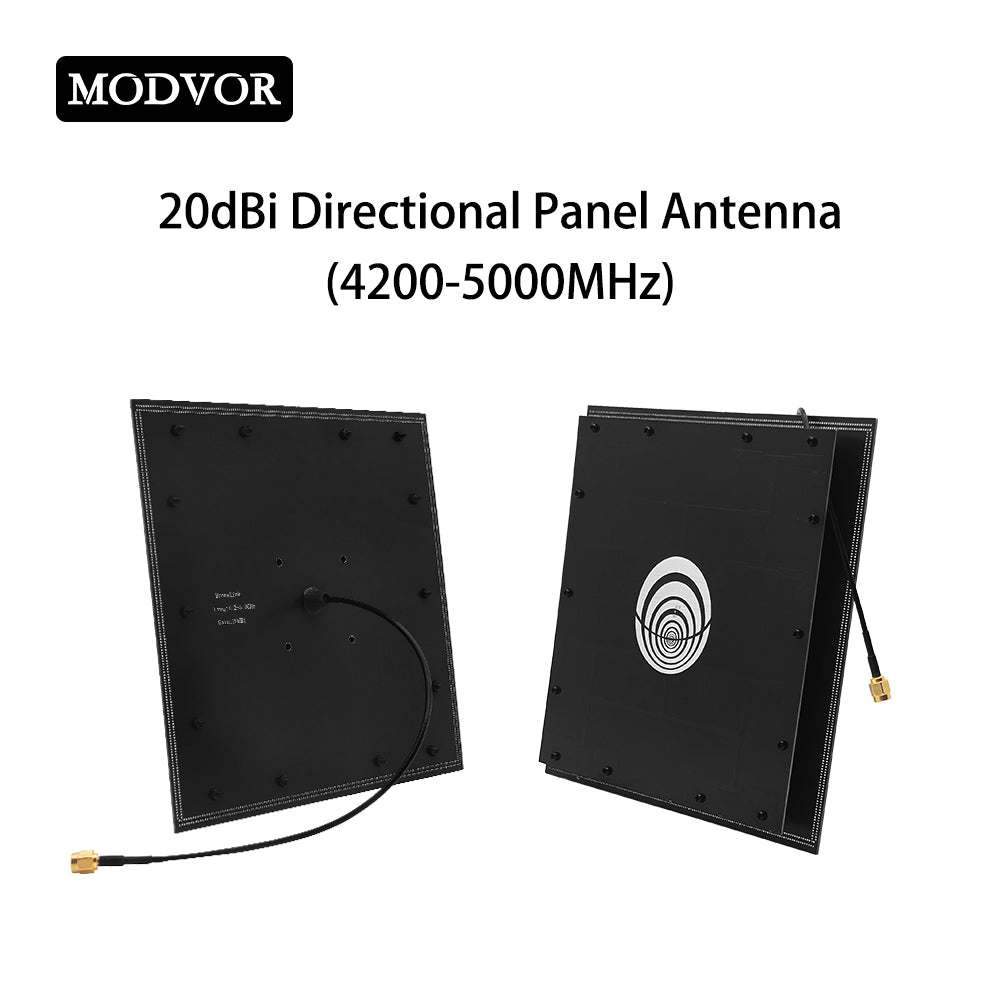

| Розмір | 180*190*16 мм |
| Вага | 193 г |

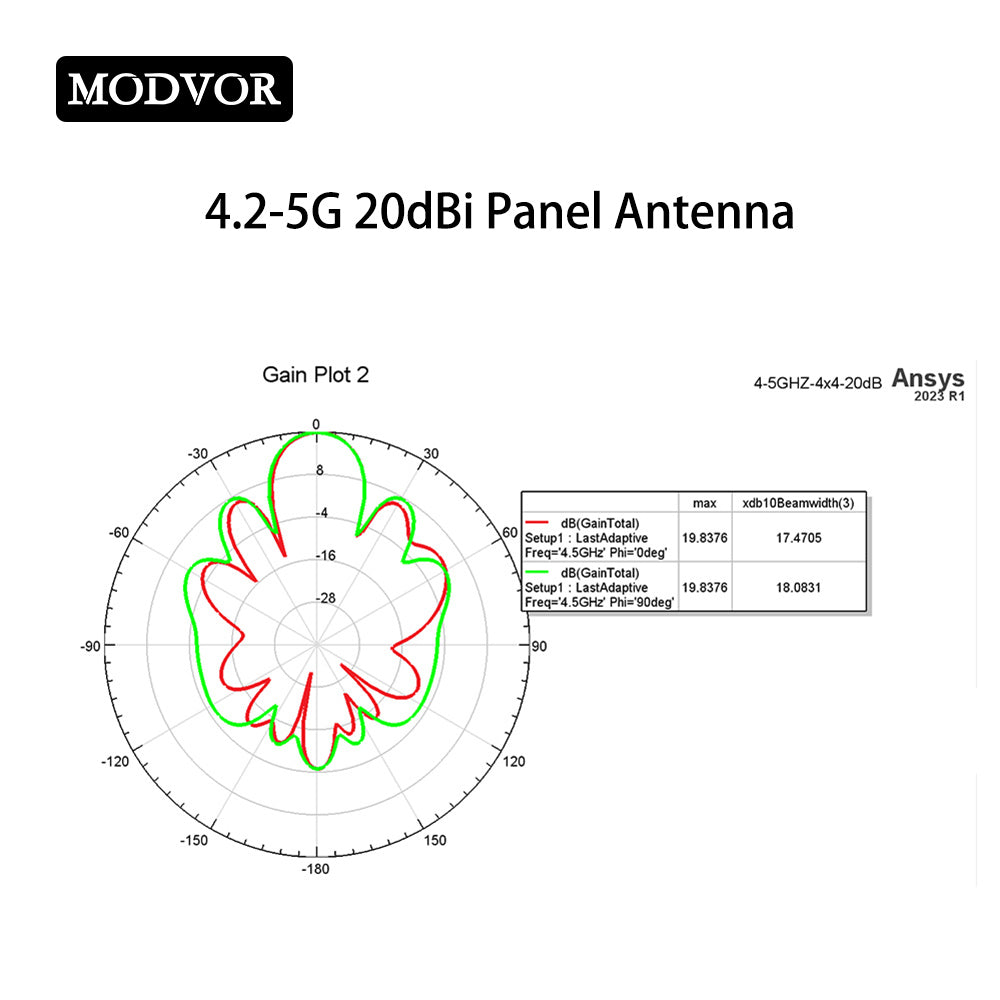

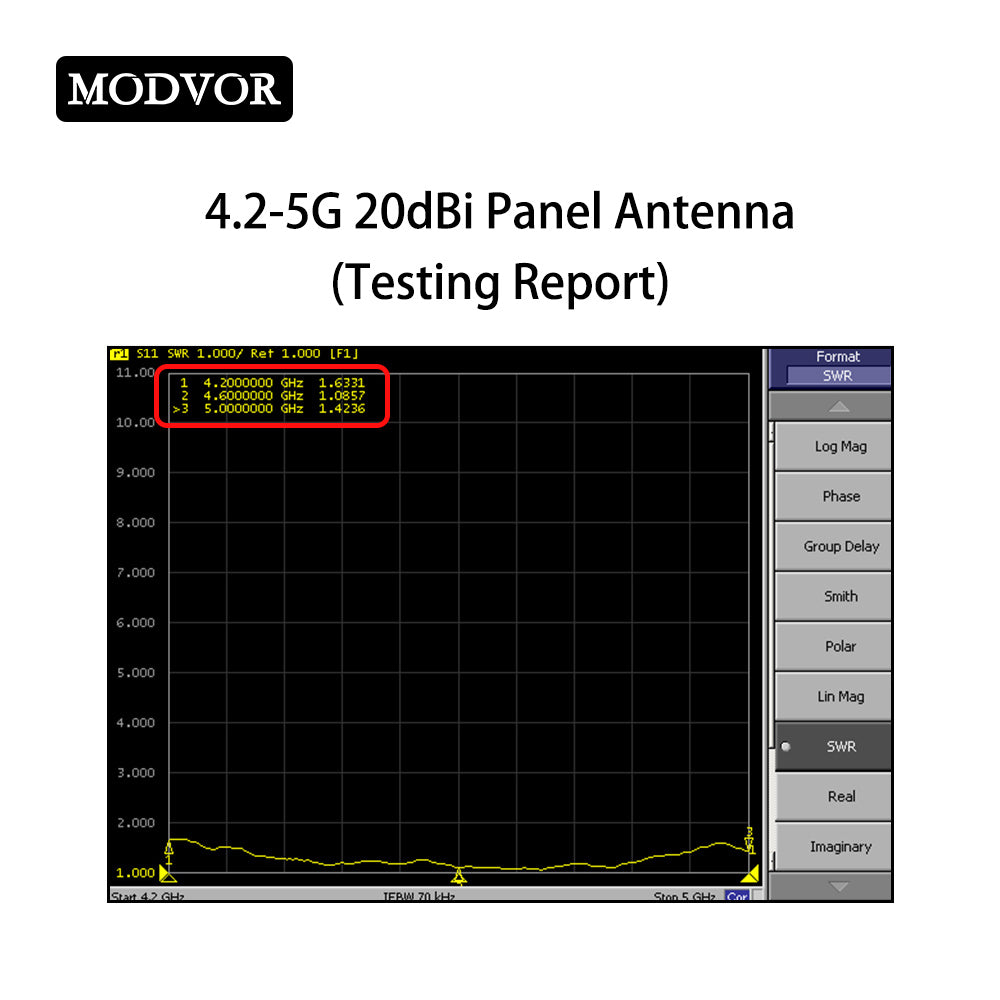

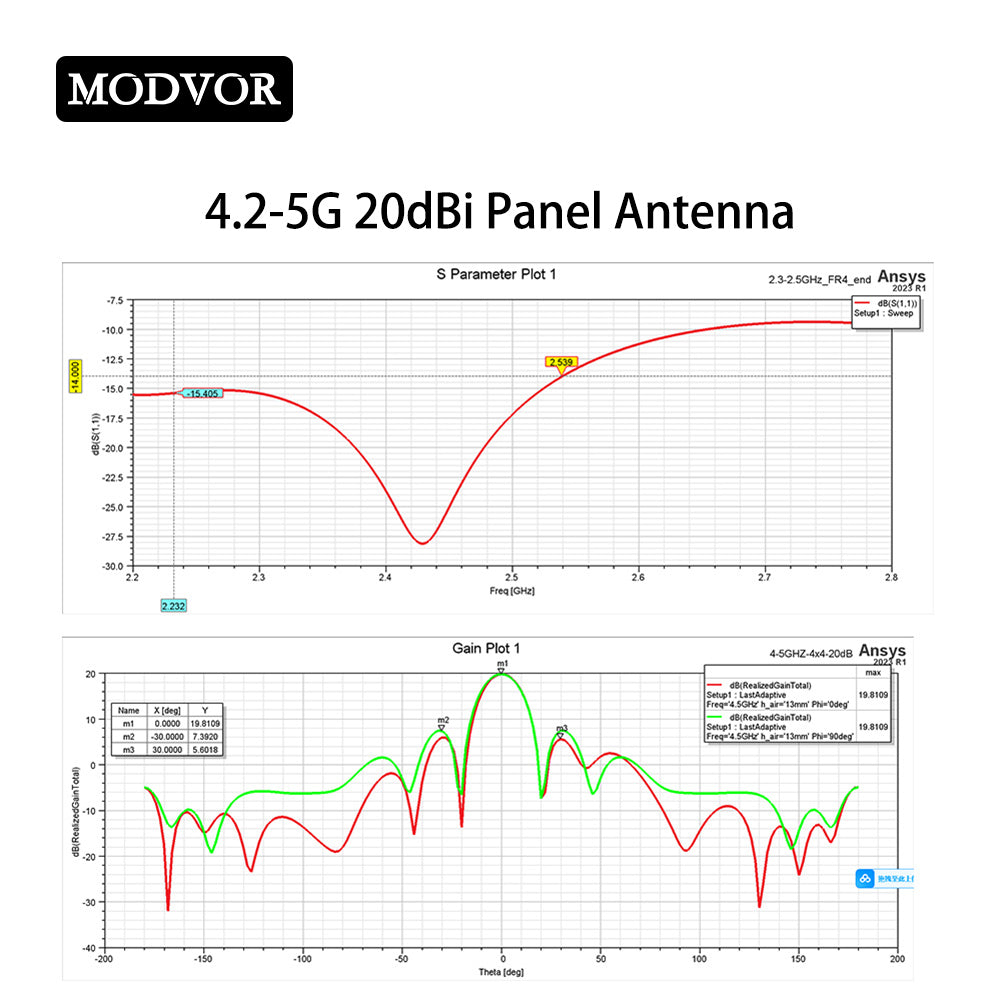

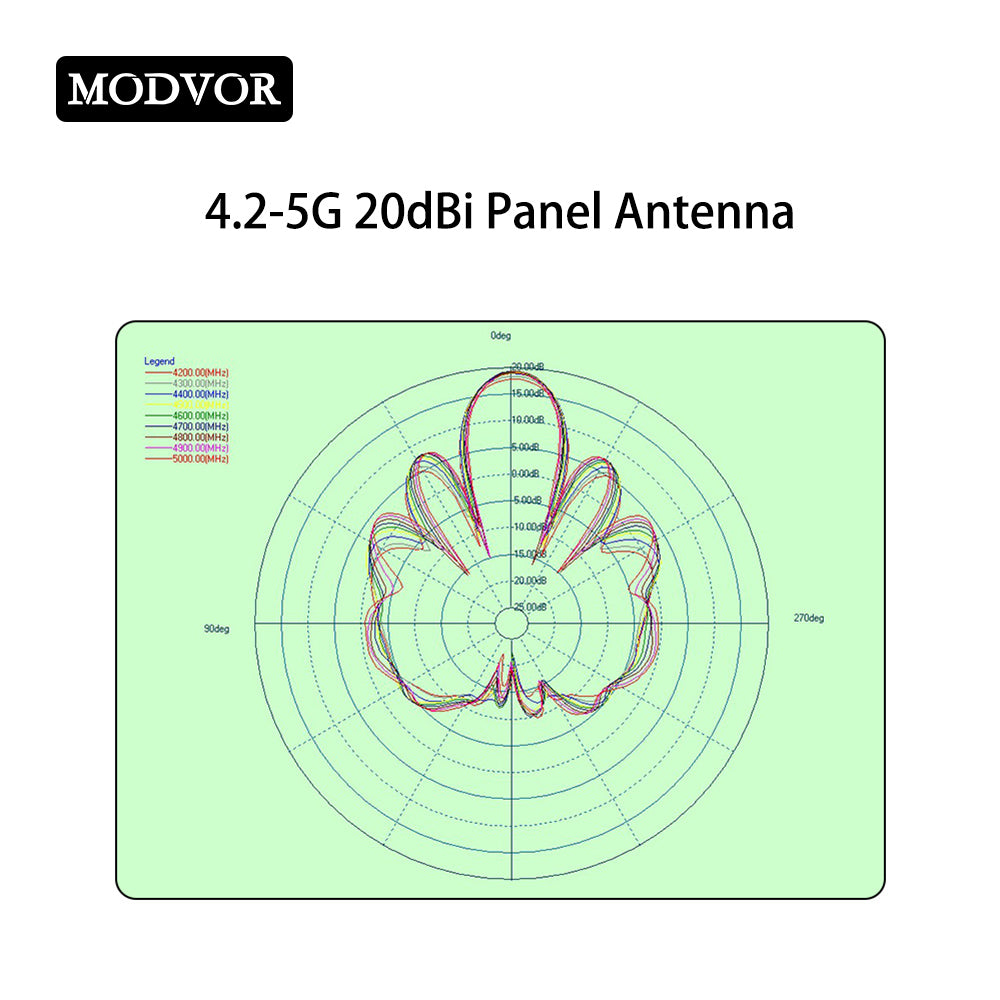

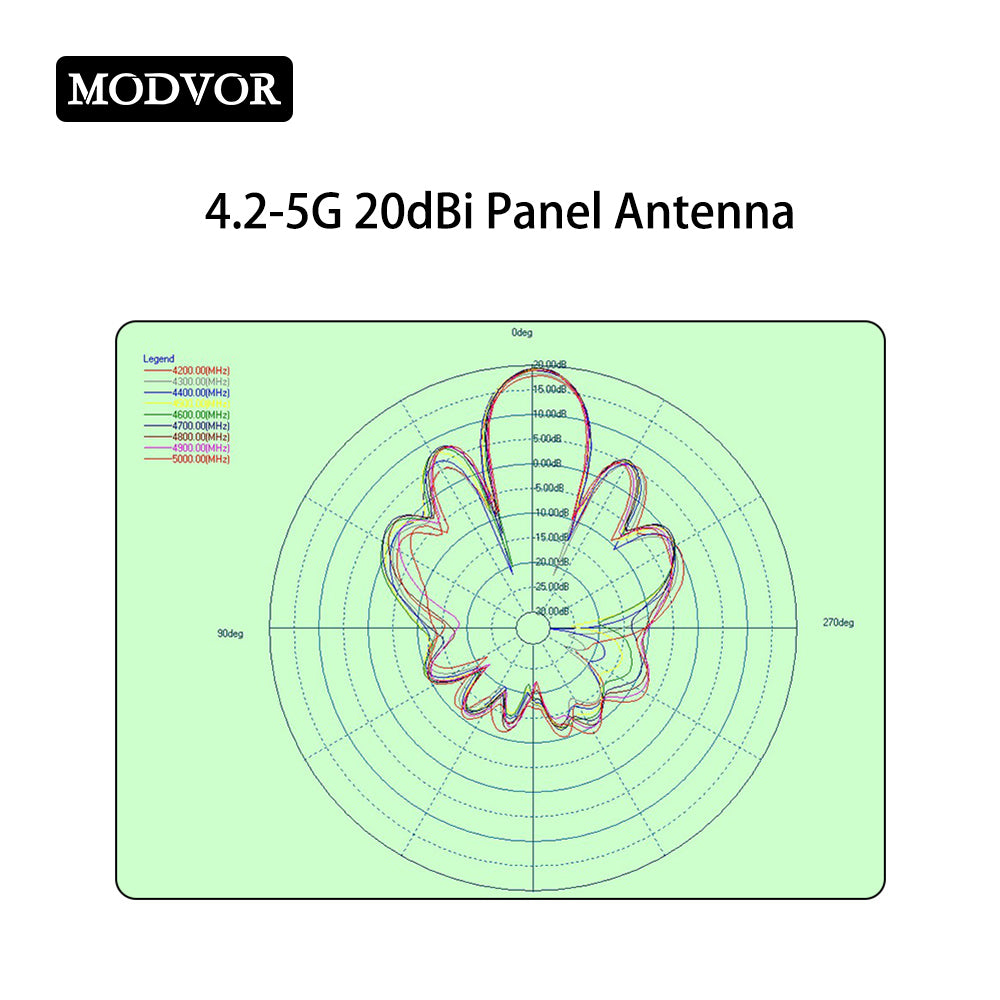

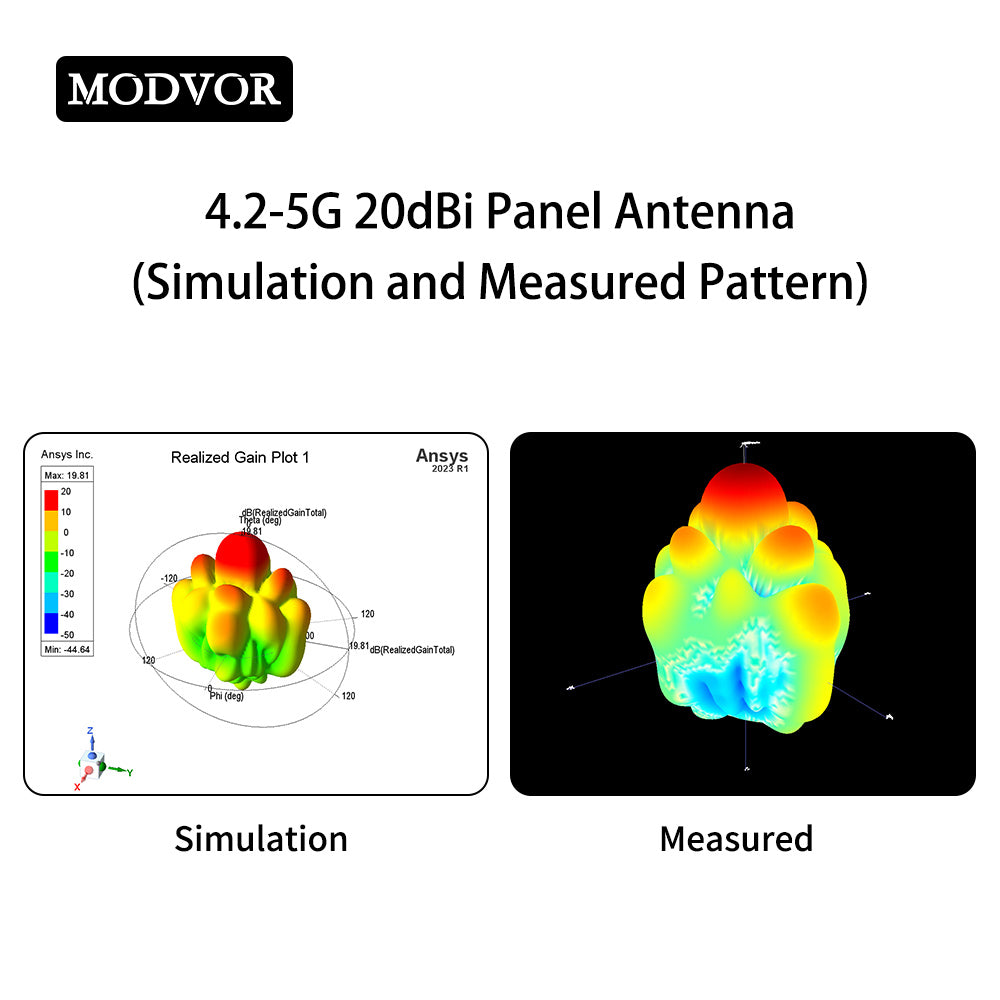

Результат тестування

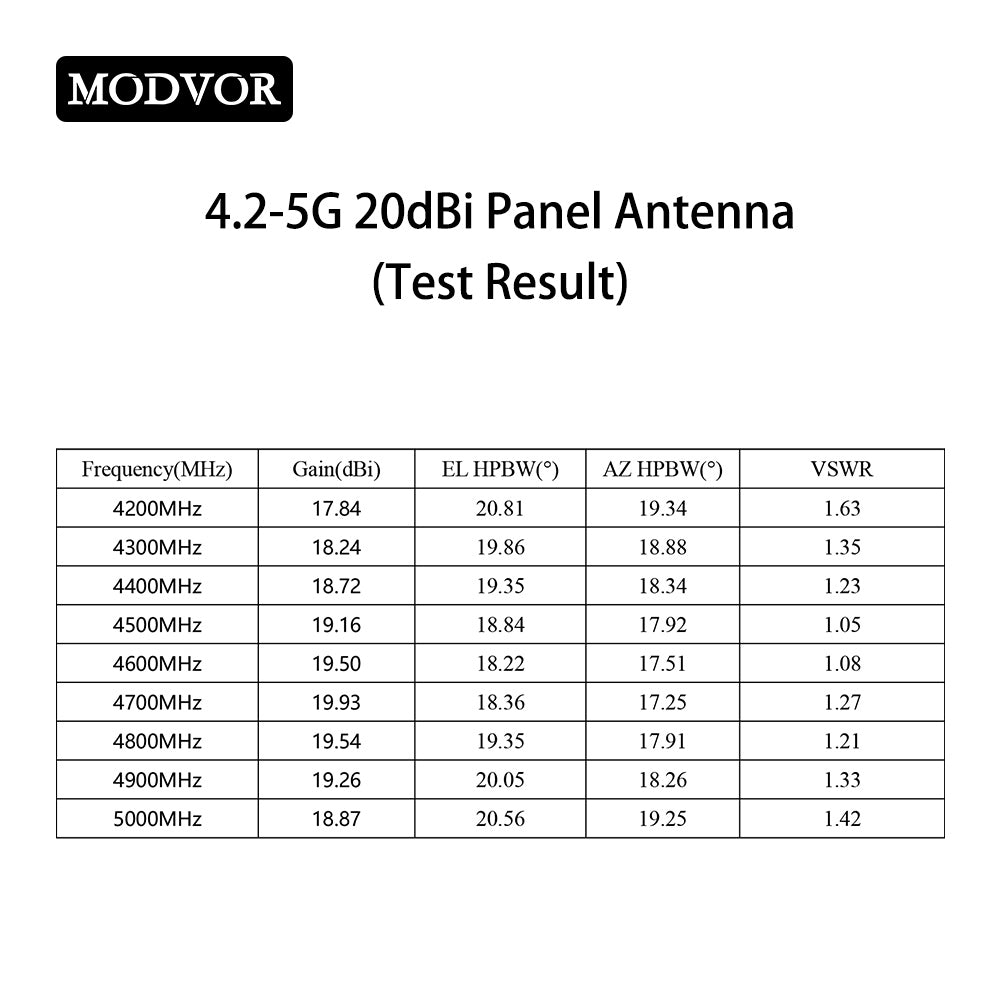

| Частота (МГц) | Посилення (дБі) | EL HPBW (°) | AZ HPBW (°) | КСВН |
| 4200 | 17.84 | 20.81 | 19.34 | 1.63 |
| 4300 | 18.24 | 19.86 | 18.88 | 1.35 |
| 4400 | 18.72 | 19.35 | 18.34 | 1.23 |
| 4500 | 19.16 | 18.84 | 17.92 | 1.05 |
| 4600 | 19.5 | 18.22 | 17.51 | 1.08 |
| 4700 | 19.93 | 18.36 | 17.25 | 1.27 |
| 4800 | 19.54 | 19.35 | 17.91 | 1.21 |
| 4900 | 19.26 | 20.05 | 18.26 | 1.33 |
| 5000 | 18.87 | 20.56 | 19.25 | 1.42 |
Комплект поставки
1 X Панельна спрямована антена 4.2-5G
