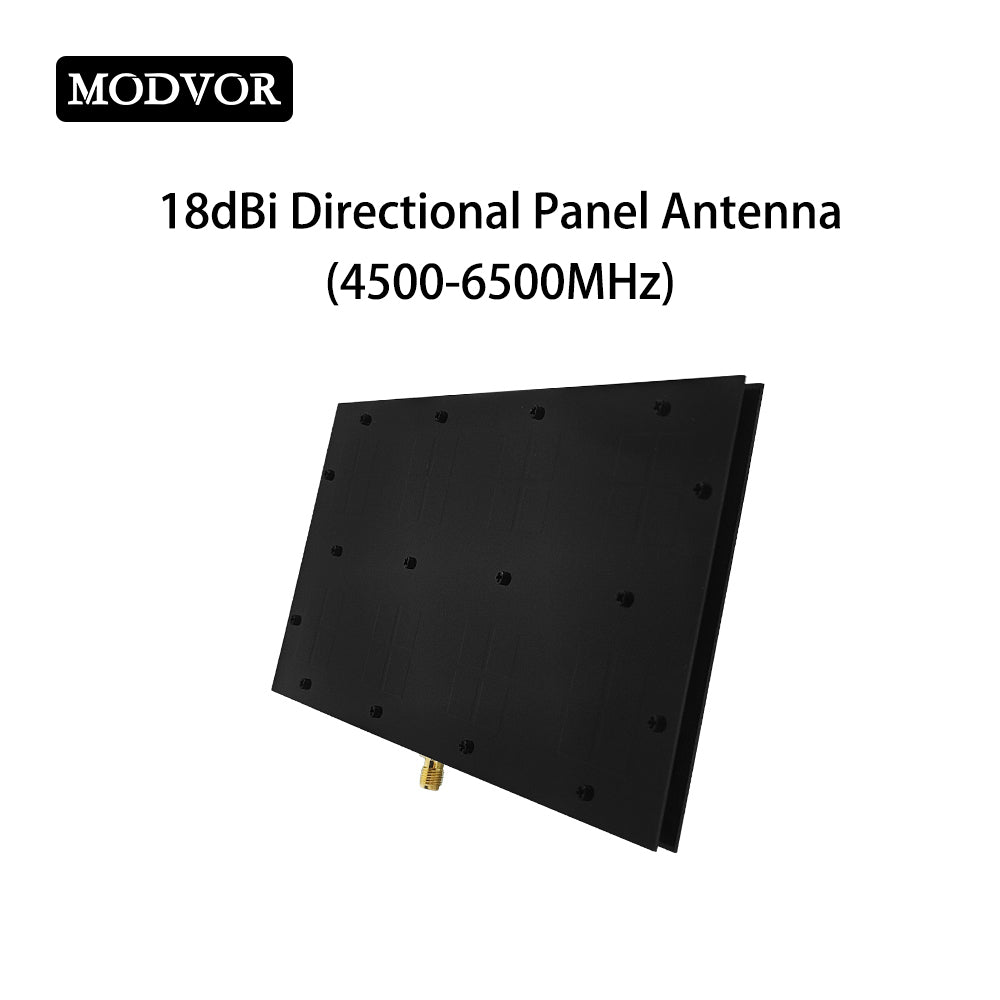

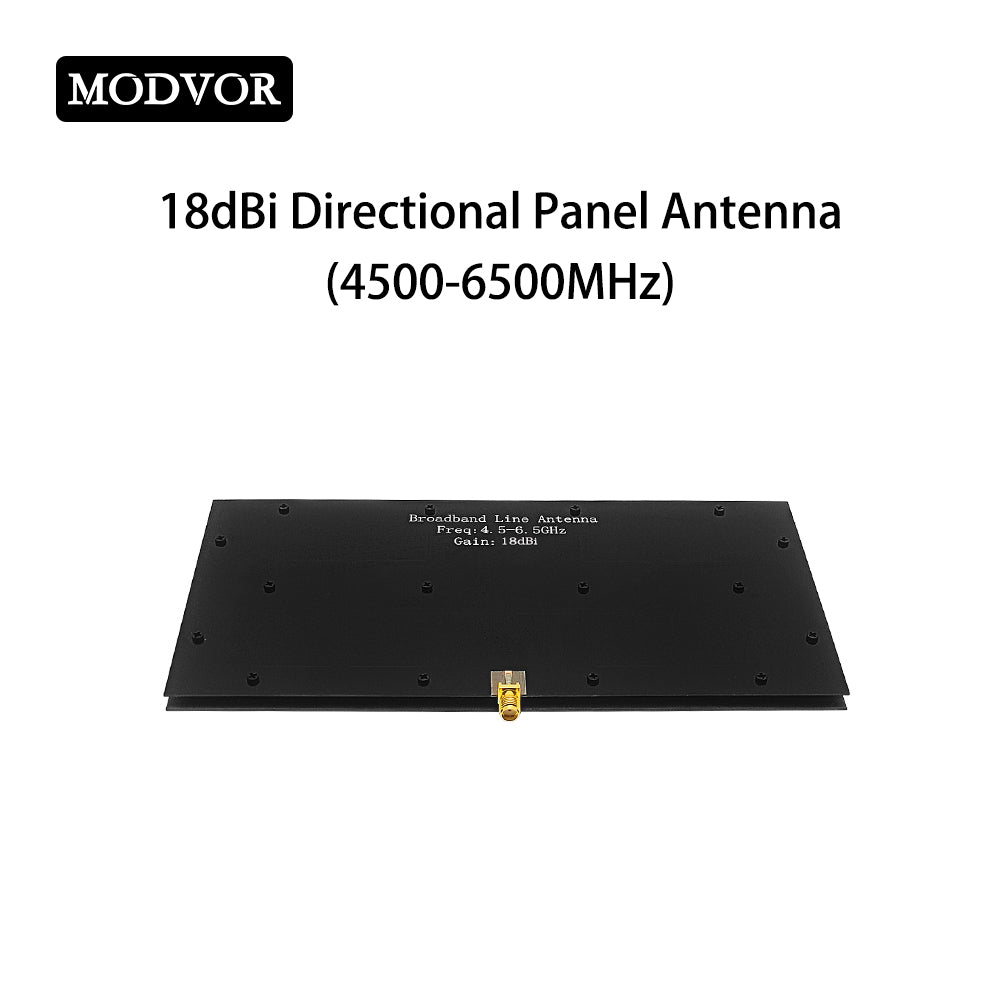

Опис продукту

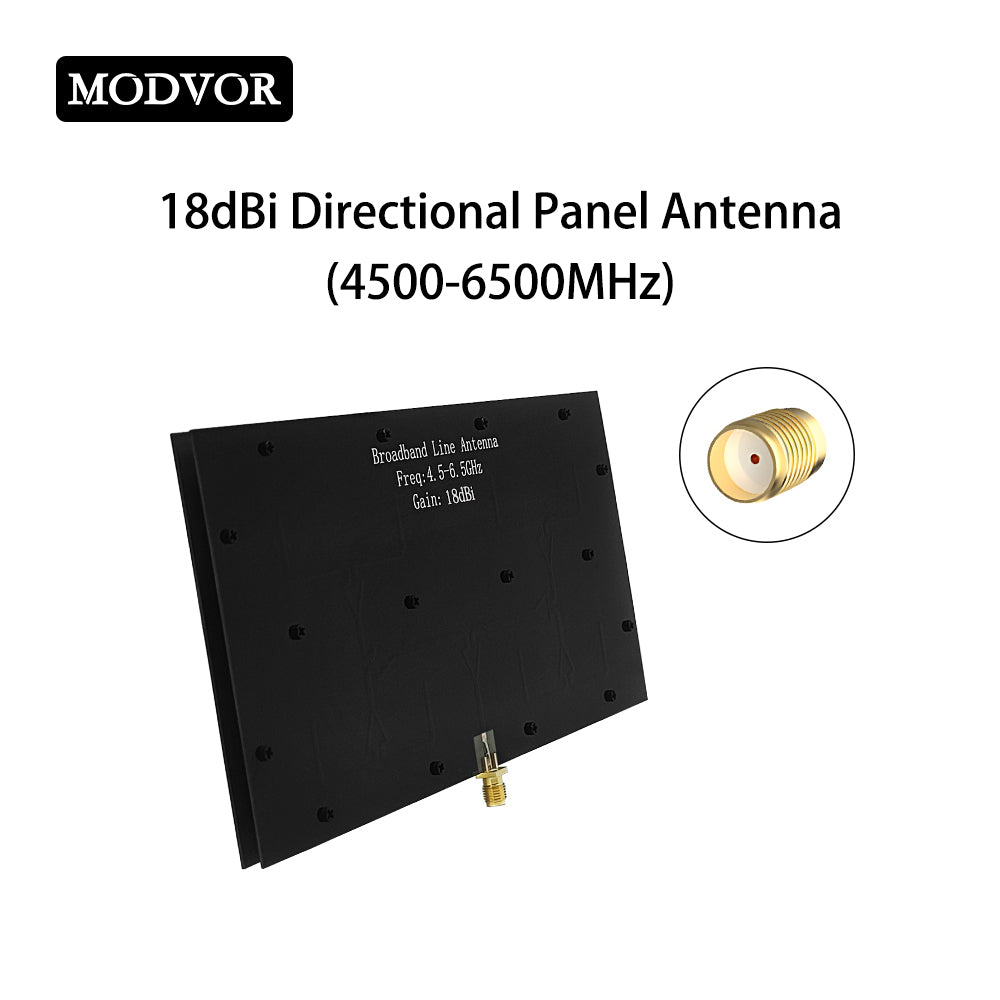

Антена FPV VTX вирізняється вдосконаленою конструкцією на основі мікросмужкової решітки, що забезпечує надзвичайно високий коефіцієнт підсилення 18 дБі при збереженні низького профілю та легкої конструкції. Охоплюючи широкосмуговий діапазон частот 4500–6500 МГц, вона забезпечує виняткове покриття сигналу на великій відстані та надає достатній запас для бюджету лінії зв'язку в таких сценаріях, як польоти за межами прямої видимості (BVLOS).

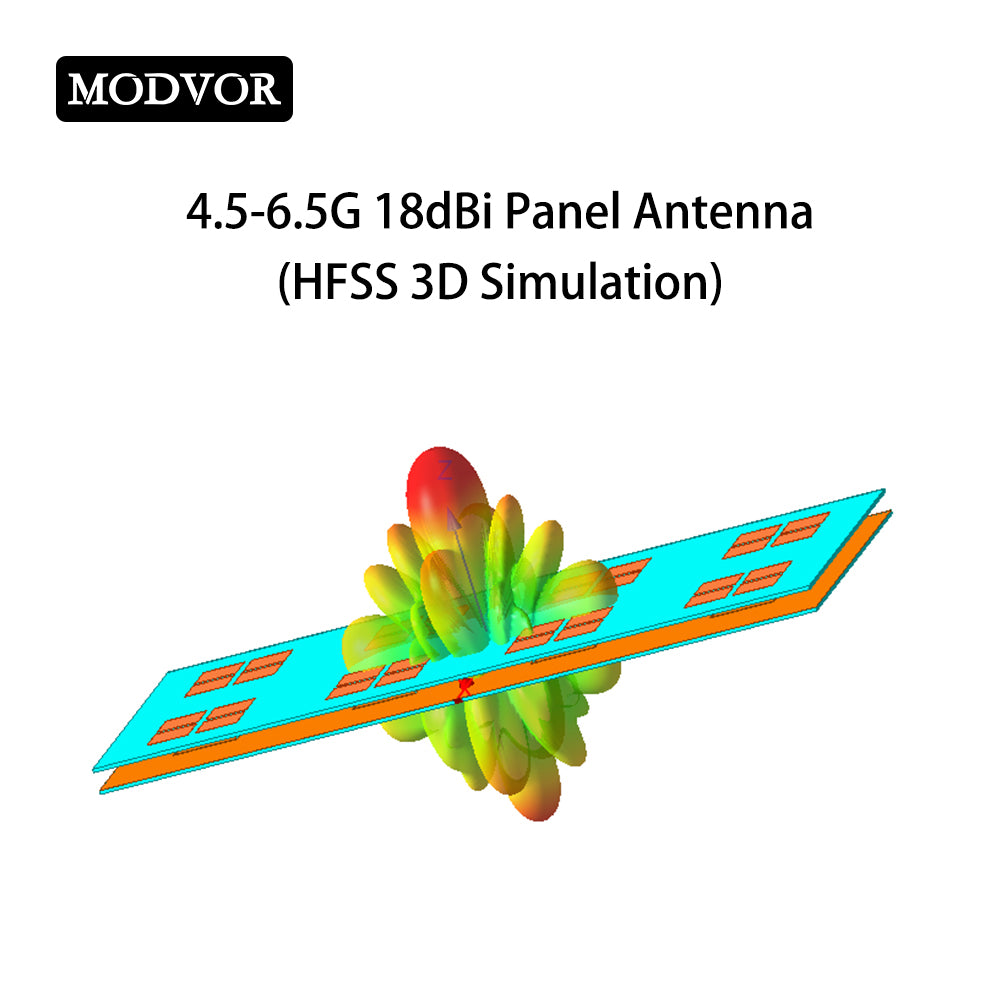

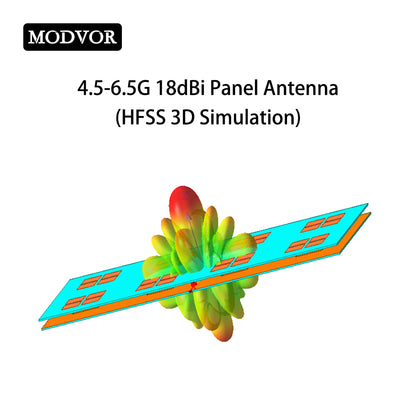

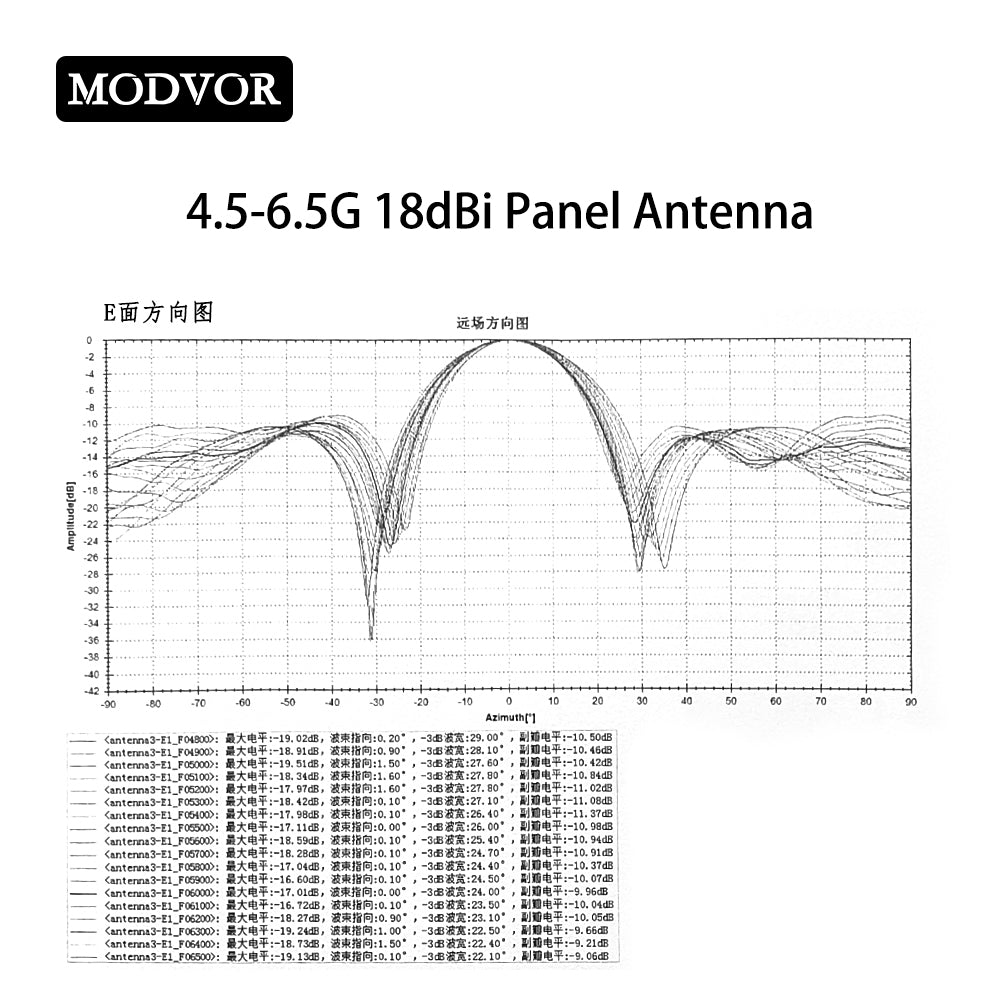

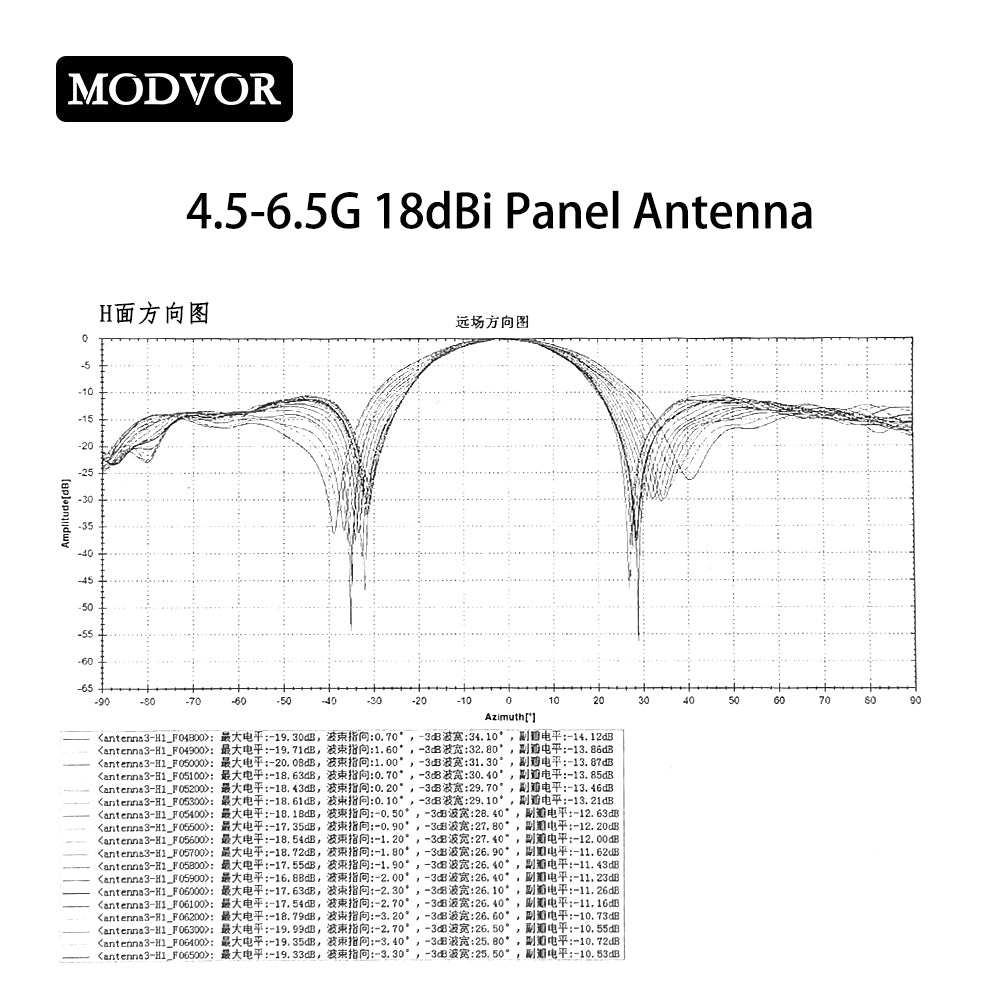

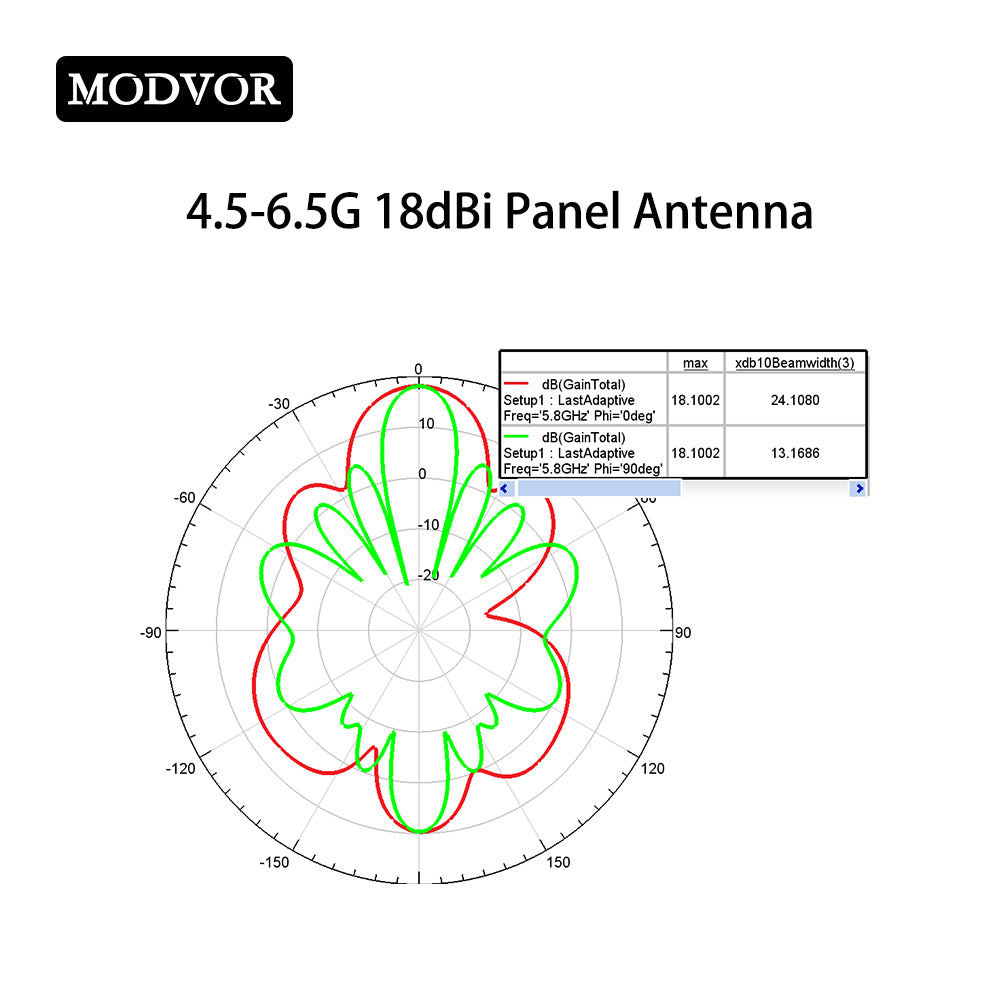

Крім того, чудовий рівень бічних пелюсток (SLL), що становить менше -15 дБ, наділяє антену відмінними можливостями просторової фільтрації. Вона ефективно зменшує багатопроменеві перешкоди та перешкоди у спільному каналі, забезпечуючи стабільні та безпечні канали зв'язку у складних електромагнітних середовищах.
Крім того, коефіцієнт стоячої хвилі за напругою (VSWR), що становить менше 1,6 у всьому частотному діапазоні, гарантує хороше узгодження імпедансу та ефективну передачу сигналу. Її тонкий плоский форм-фактор робить її сумісною з моторизованими підвісами для задач відстеження цілей.
Розроблена для сценаріїв подвійного призначення, ця спрямована панельна антена надійно працює як для передачі відео в реальному часі з FPV-дронів, так і для бездротового транзитного зв'язку в мережах 5G та виділених приватних мережах. Компактна плоска конструкція спрощує монтаж поза приміщеннями, фокусуючи спрямовані сигнали для підтримки стабільних високошвидкісних каналів передачі даних та відео під час польових операцій.
Застосування продукту
- Передача відео з FPV-дронів
- Вузли ретрансляційного зв'язку БПЛА
- Бездротовий транзитний зв'язок у мережах 5G/LTE
- Випромінювач для дзеркальної антени
- Діапазони вимірювання антен
- Спрямовані антени для засобів радіоелектронної боротьби (РЕБ)
- Наземна приймальна станція для радарів із синтезованою апертурою (SAR)
Особливості продукту
- Надширокосмугова смуга 2 ГГц, відносна ширина смуги 33%
- Високий коефіцієнт підсилення 18 дБі

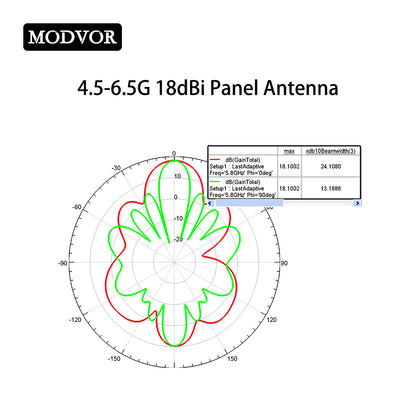

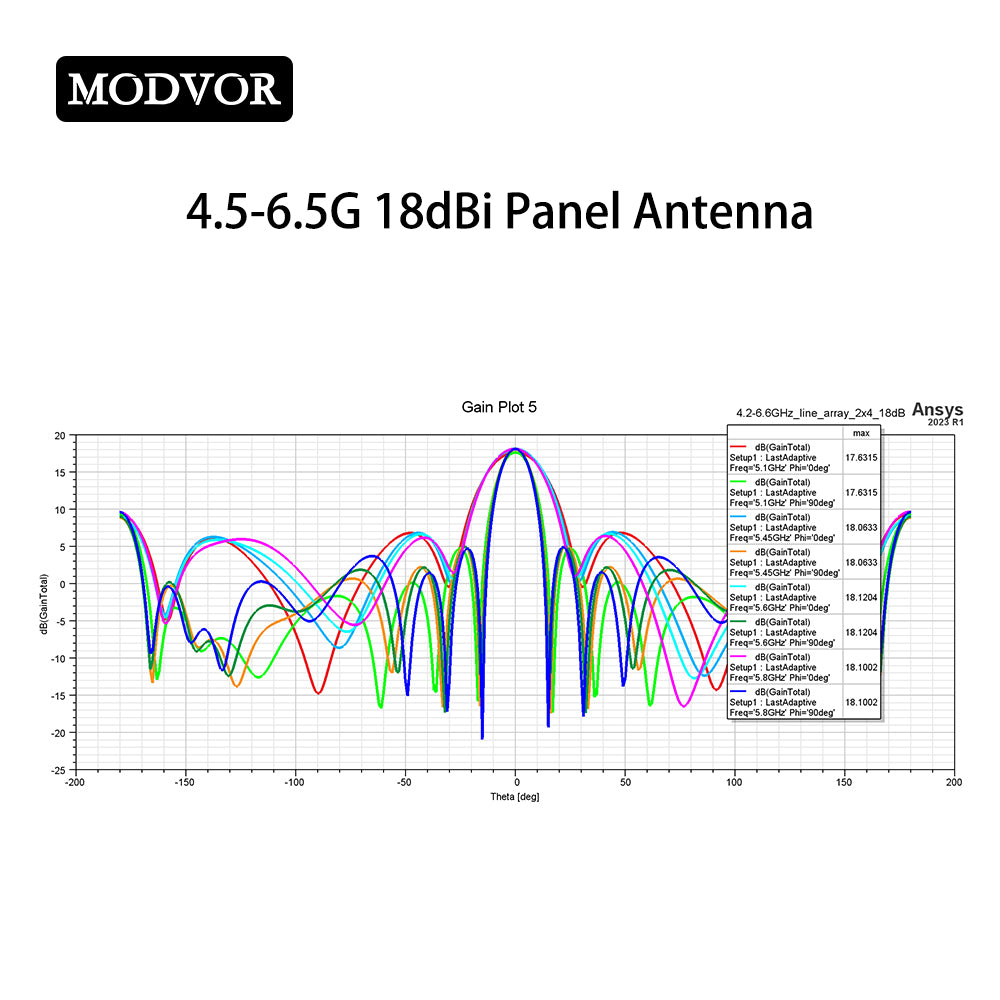

- Ширина променя 26°
- Низький профіль 7 мм
Технічні характеристики
| Робочий діапазон | 4500-6500 МГц |
| Коефіцієнт підсилення | 18 дБі |
| VSWR | ＜1.7 |
| ККД | ≥90% |
| Поляризація | Горизонтальна |
| Ширина променя (EL HPBW) | 26° |
| Ширина променя (AZ HPBW) | 14° |
| Вхідний імпеданс | 50 Ом |
| Максимальна потужність | 30 Вт |
| ВЧ-роз'єм | SMA-Female |

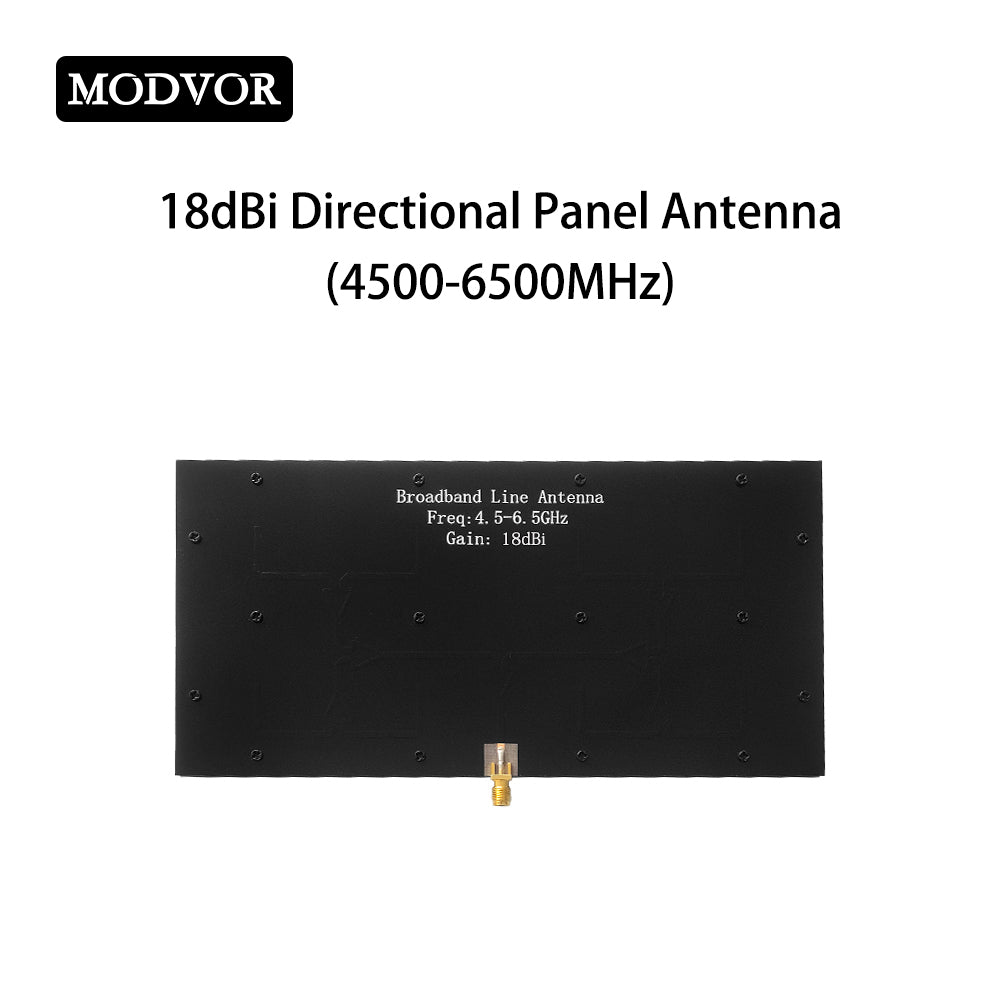

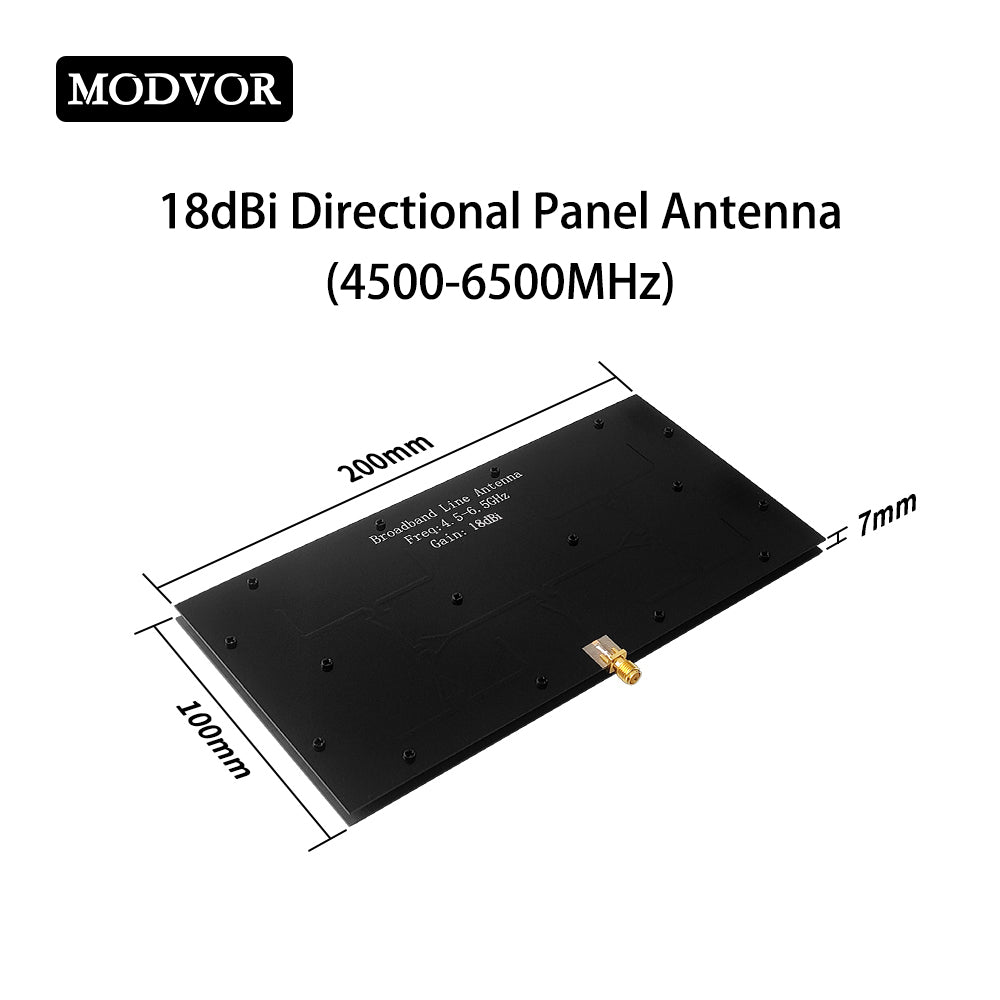

| Розмір | 200*100*7 мм |
| Вага | 98 г |

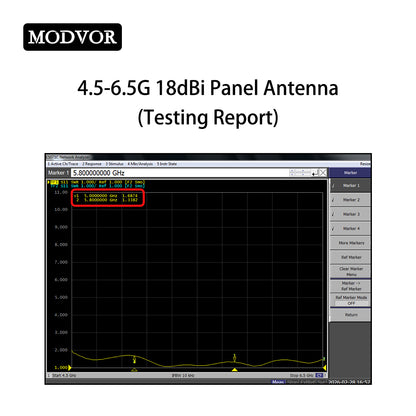

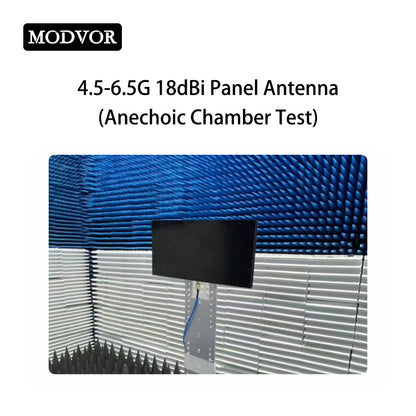

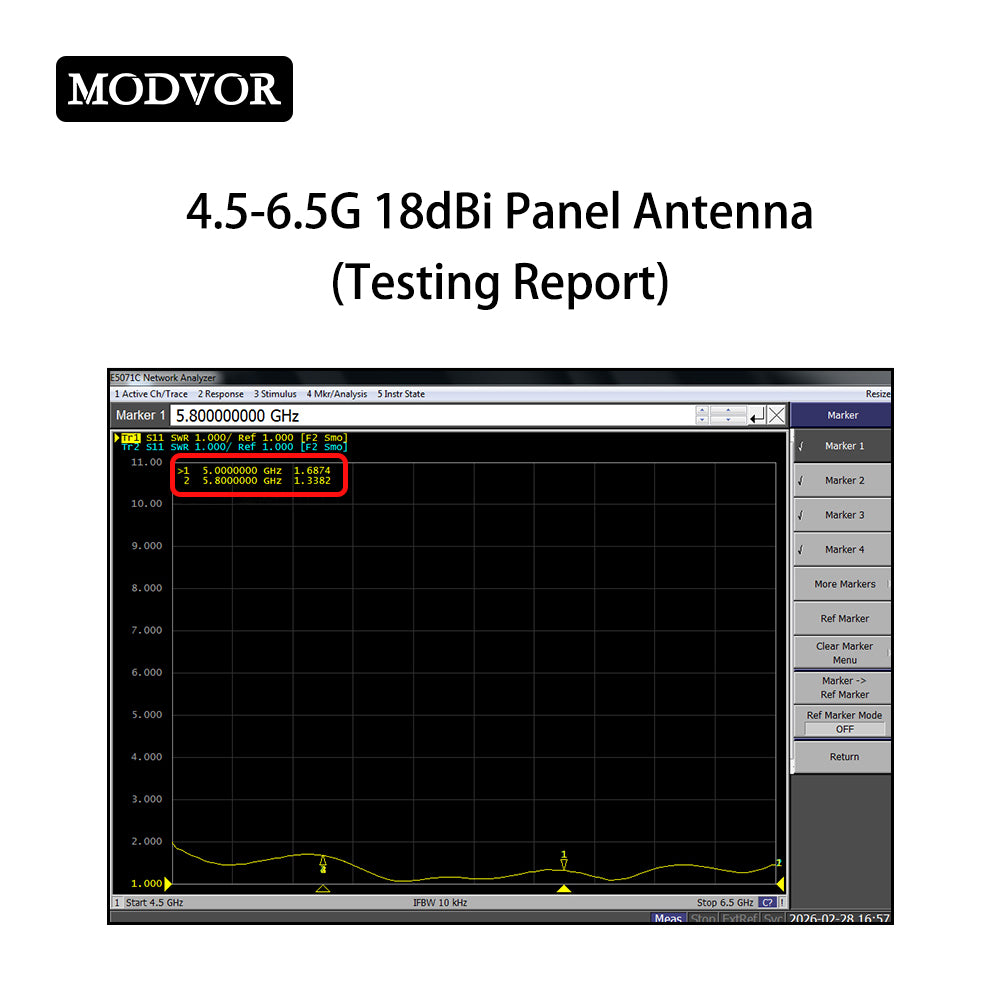

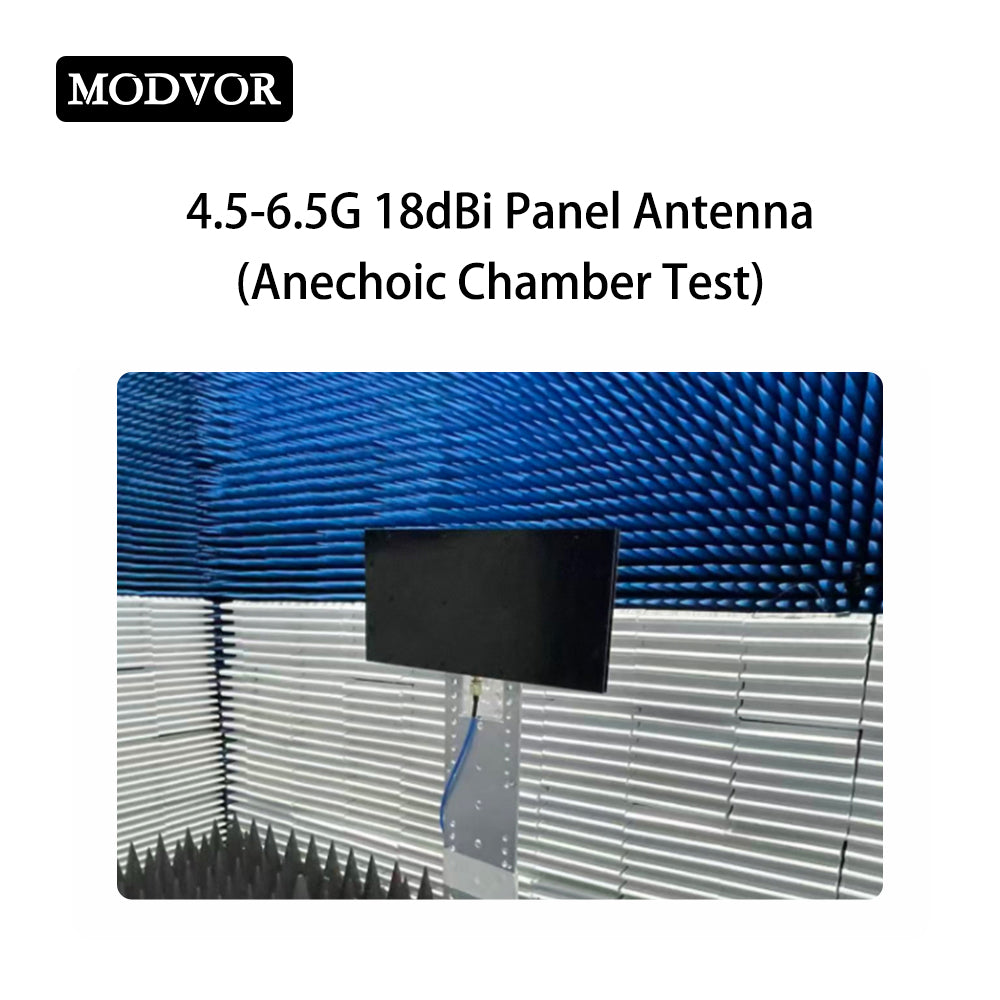

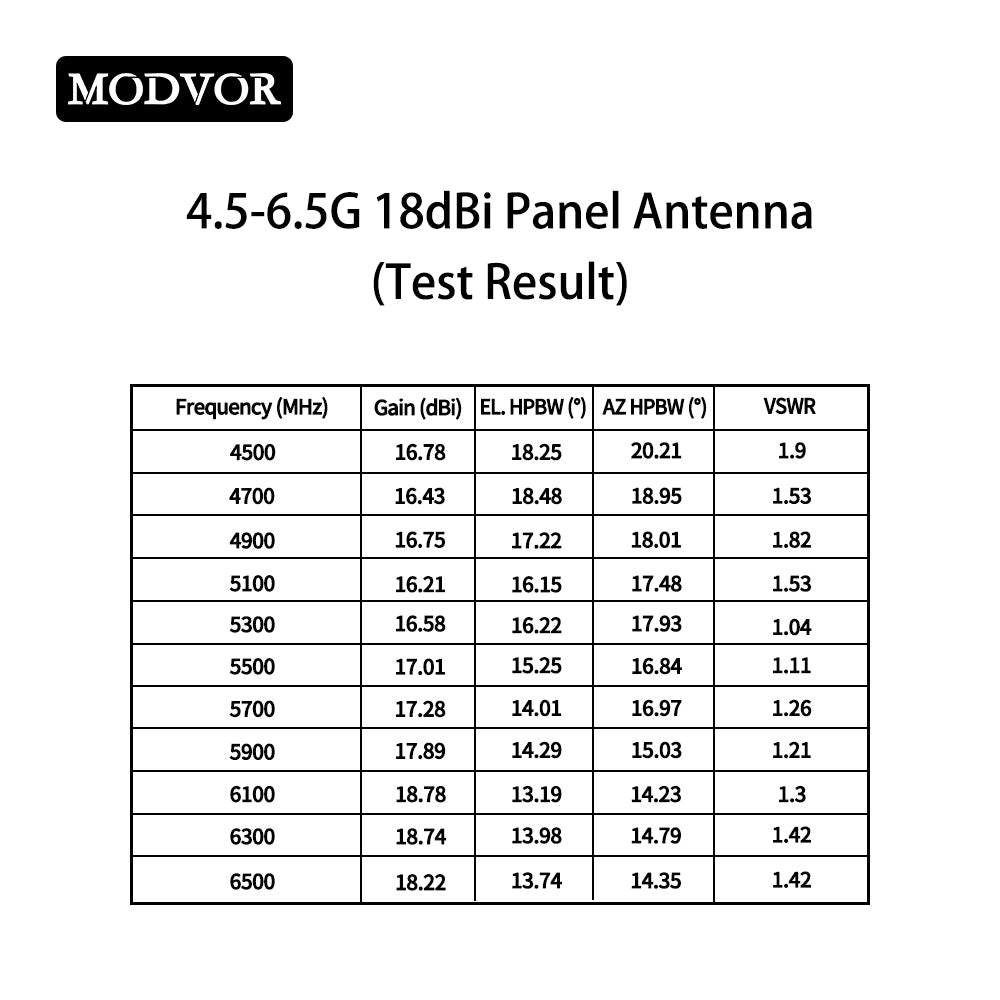

Результати випробувань
| Частота (МГц) | Підсилення (дБі) | EL HPBW(°) | AZ HPBW(°) | VSWR |
| 4500 | 16.78 | 29.52 | 32.21 | 1.9 |
| 4700 | 16.43 | 24.48 | 28.95 | 1.53 |
| 4900 | 16.75 | 25.22 | 30.01 | 1.82 |
| 5100 | 16.21 | 20.15 | 25.48 | 1.53 |
| 5300 | 16.58 | 24.22 | 19.93 | 1.04 |
| 5500 | 17.63 | 21.25 | 24.84 | 1.11 |
| 5700 | 17.01 | 22.01 | 23.97 | 1.26 |
| 5900 | 17.20 | 21.29 | 24.03 | 1.21 |
| 6100 | 18.75 | 13.19 | 14.23 | 1.32 |
| 6300 | 18.74 | 13.98 | 14.79 | 1.42 |
| 6500 | 18.22 | 13.74 | 14.35 | 1.42 |
Комплектація
1 X Спрямована панельна антена 4.5-6.5 ГГц
