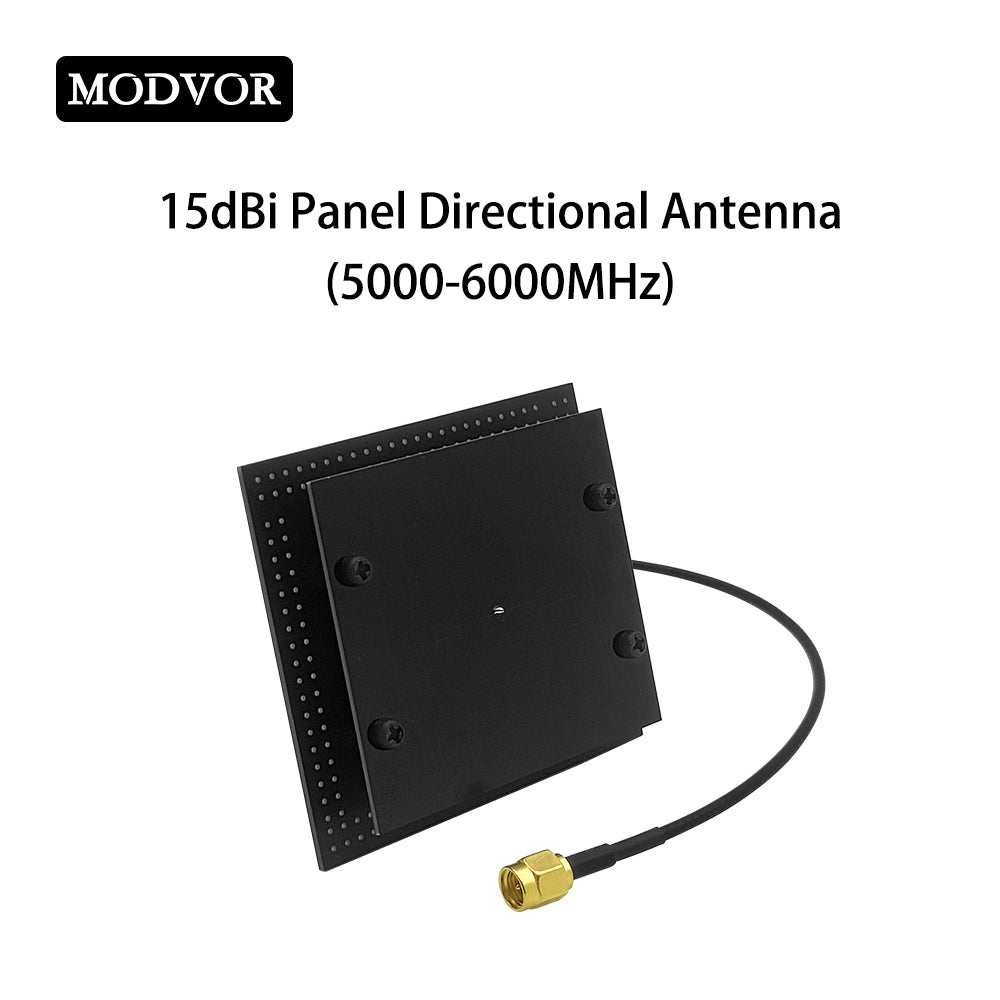

Опис продукту

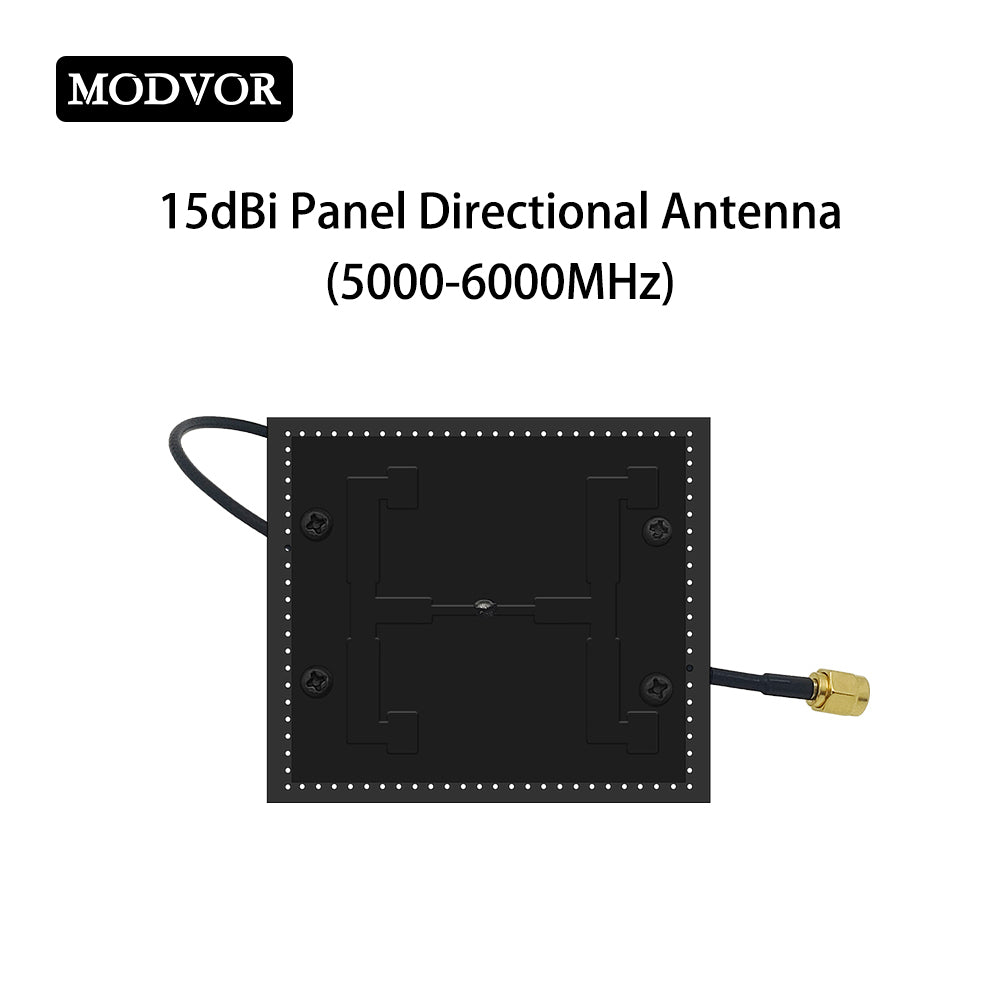

Ця пласка панельна антена 5,8 ГГц є мікросмужковою антенною решіткою з високим коефіцієнтом підсилення, що працює у діапазоні частот 5-6 ГГц. Завдяки компактним розмірам 70 мм × 80 мм × 13 мм, вона має низькопрофільну та легку конструкцію вагою всього 40 г, що забезпечує легкість інтеграції та вбудованого монтажу.
Що стосується продуктивності, патч-антена досягає підсилення понад 15 дБі та підтримує КСВ менше 1,5 у всьому робочому діапазоні частот з ефективністю випромінювання ≥90%. Вона має горизонтальну поляризацію, забезпечуючи ширину променя по вертикалі 34° та по горизонталі 36°, що забезпечує концентроване спрямоване випромінювання для підтримки наддалекого зв'язку зі сфокусованою енергією. Антена оснащена ВЧ-роз'ємом SMA-Female та може витримувати вхідну потужність до 30 Вт, забезпечуючи стабільну та надійну передачу сигналу.
Для сценаріїв застосування ця спрямована панельна антена 5,8 ГГц добре підходить для вузлів ретрансляційного зв'язку БПЛА, бездротового транзитного зв'язку (backhaul) 5G та спеціалізованих мереж LTE, живлення дзеркальних антен, діапазонів вимірювання антен, спрямованих приймальних антен для радіоелектронної боротьби, а також наземних приймальних станцій для радарів із синтезованою апертурою (SAR). Вона також широко використовується у бездротових мостах 5,8 ГГц типу "точка-точка" та промислових системах бездротового зв'язку на великі відстані.
Застосування продукту
- Вузли ретрансляційного зв'язку БПЛА
- Бездротовий транзитний зв'язок (backhaul) 5G/спеціалізованих мереж LTE
- Живлення дзеркальної антени
- Діапазони вимірювання антен
- Спрямовані антени для радіоелектронної боротьби (РЕБ)
- Наземна приймальна станція для радара із синтезованою апертурою (SAR)
Особливості продукту
- Надширокосмугова 1 ГГц, відносна смуга пропускання 18%
- Високе підсилення 15 дБі
- Широкий промінь 36°
- Низький профіль 13 мм
Технічні характеристики продукту
| Робочий діапазон | 5000-6000 МГц |
| Підсилення | 15 дБі |
| КСВ (VSWR) | ＜1.5 |
| Ефективність | ≥90% |
| Поляризація | Горизонтальна поляризація |
| Ширина променя по вертикалі (EL HPBW) | 34° |
| Ширина променя по горизонталі (AZ HPBW) | 36° |
| Вхідний опір | 50 Ом |
| Максимальна потужність | 30 Вт |

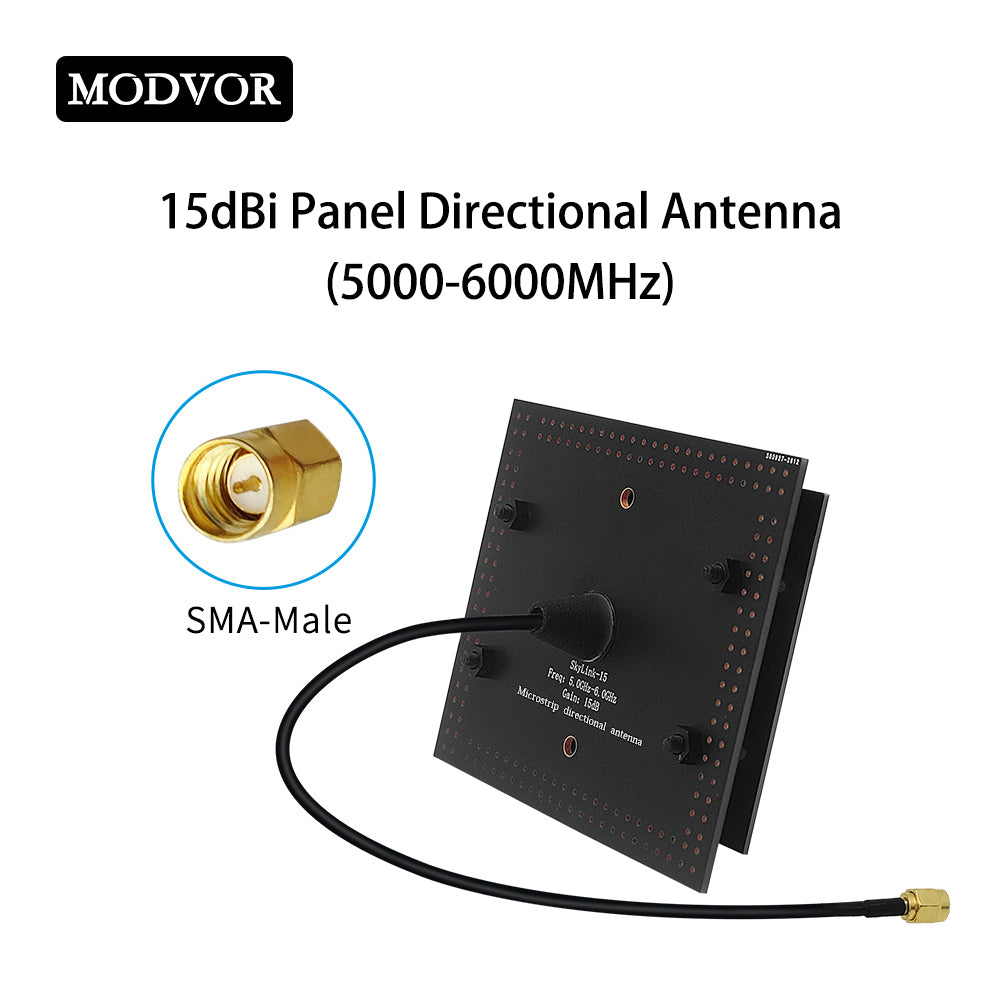

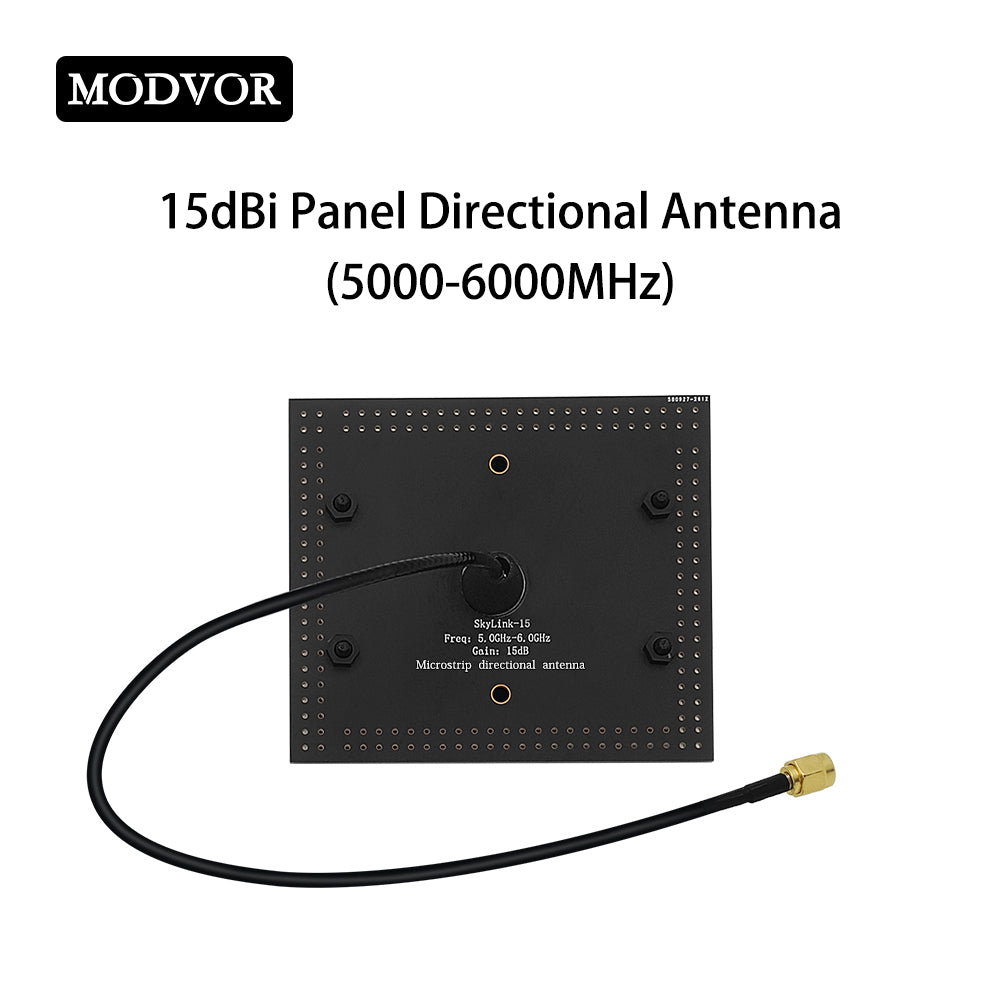

| ВЧ-роз'єм | SMA-Female |

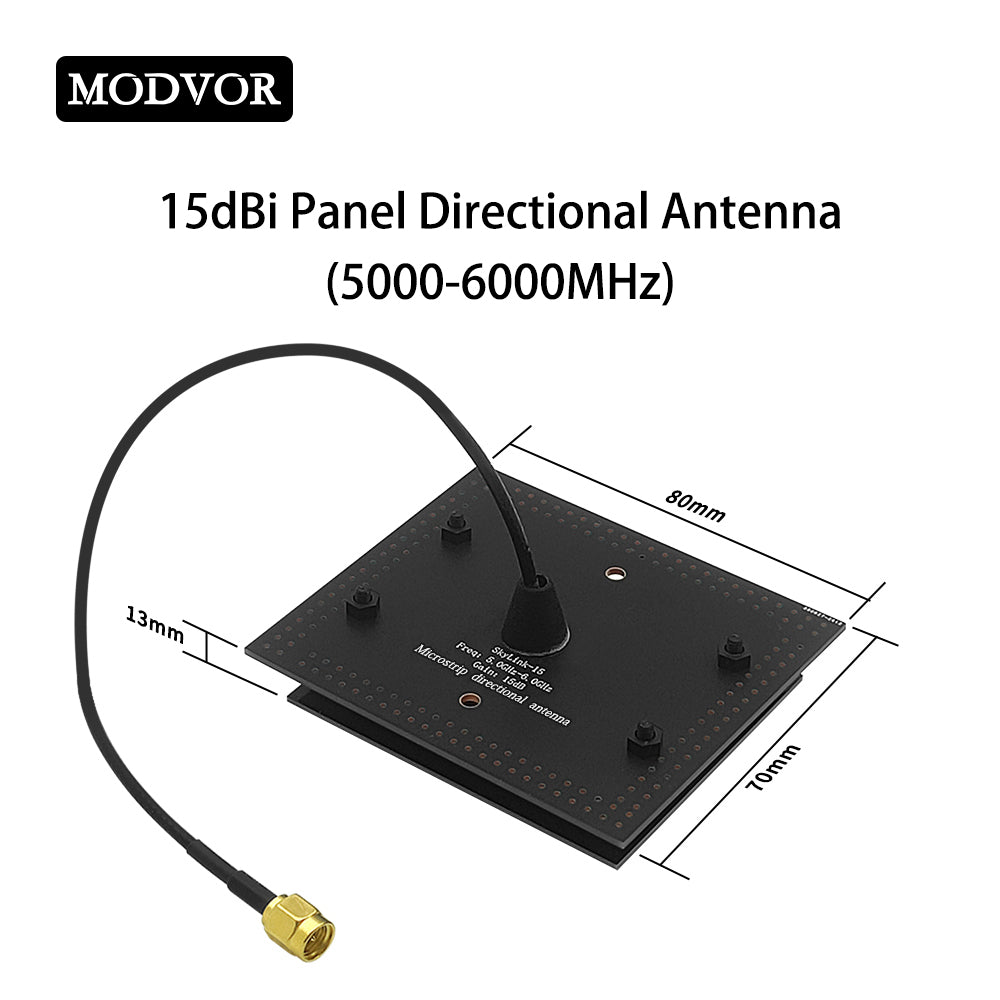

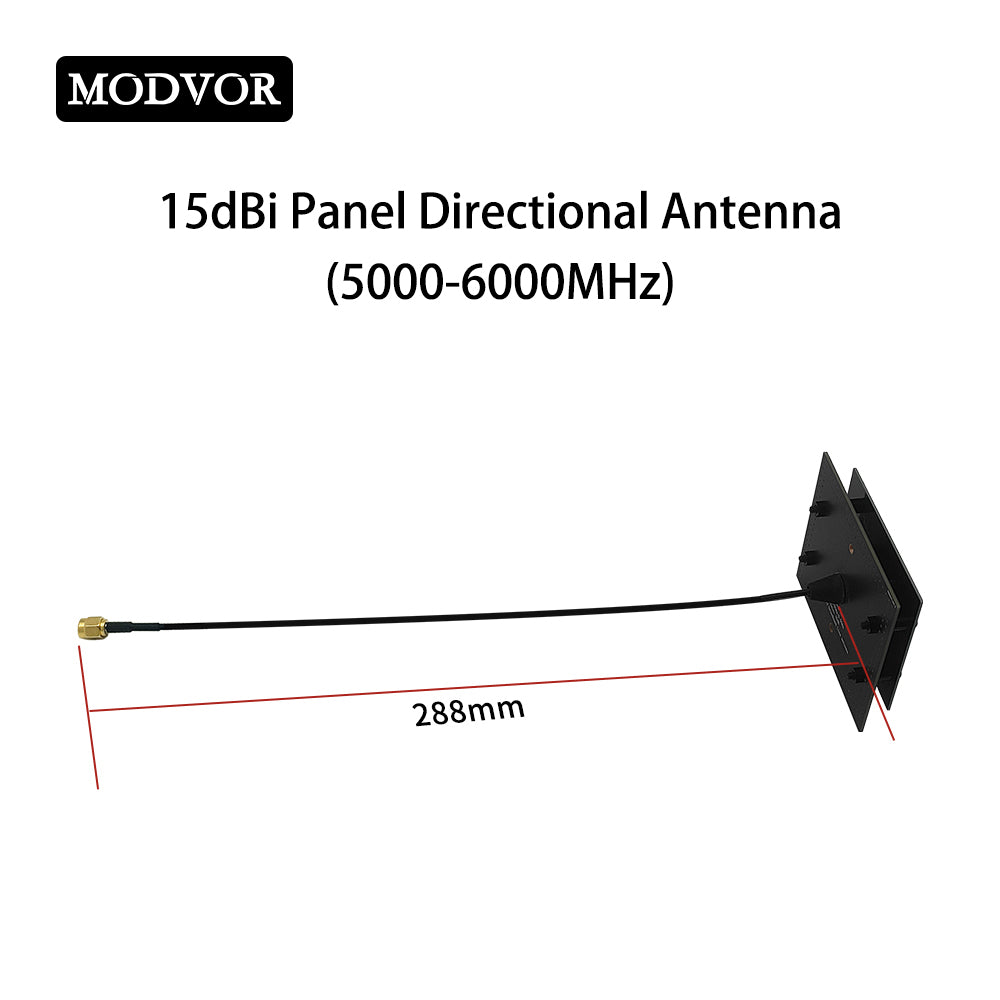

| Розмір | 70*80*13 мм |
| Вага | 40 г |

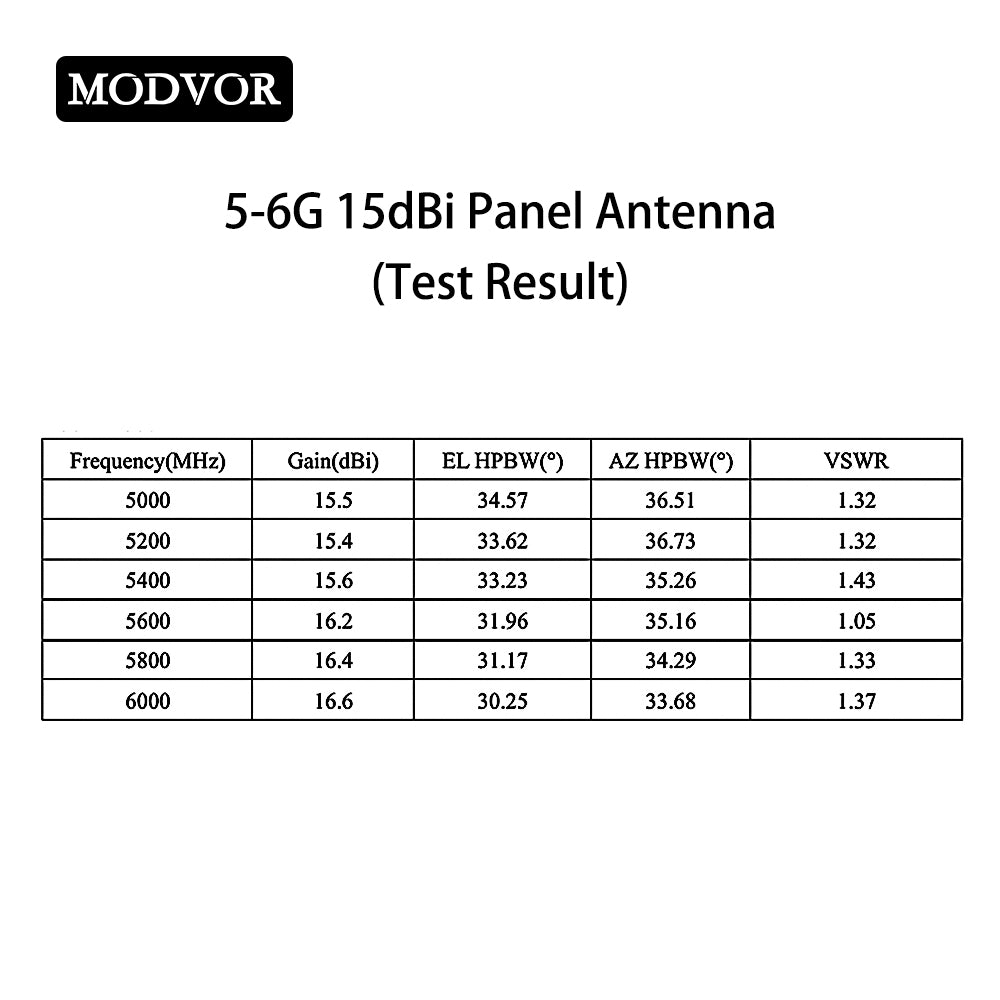

Результат тестування
| Частота (МГц) | Підсилення (дБі) | EL HPBW (°) | AZ HPBW (°) | КСВ |
| 5000 | 15.5 | 34.57 | 36.51 | 1.32 |
| 5200 | 15.4 | 33.62 | 36.73 | 1.32 |
| 5400 | 15.6 | 33.23 | 35.26 | 1.43 |
| 5600 | 16.2 | 31.96 | 35.16 | 1.05 |
| 5800 | 16.4 | 31.17 | 34.29 | 1.33 |
| 6000 | 16.6 | 30.25 | 33.68 | 1.37 |
Комплектація
1 X Панельна спрямована антена 5-6 ГГц
