Опис продукту

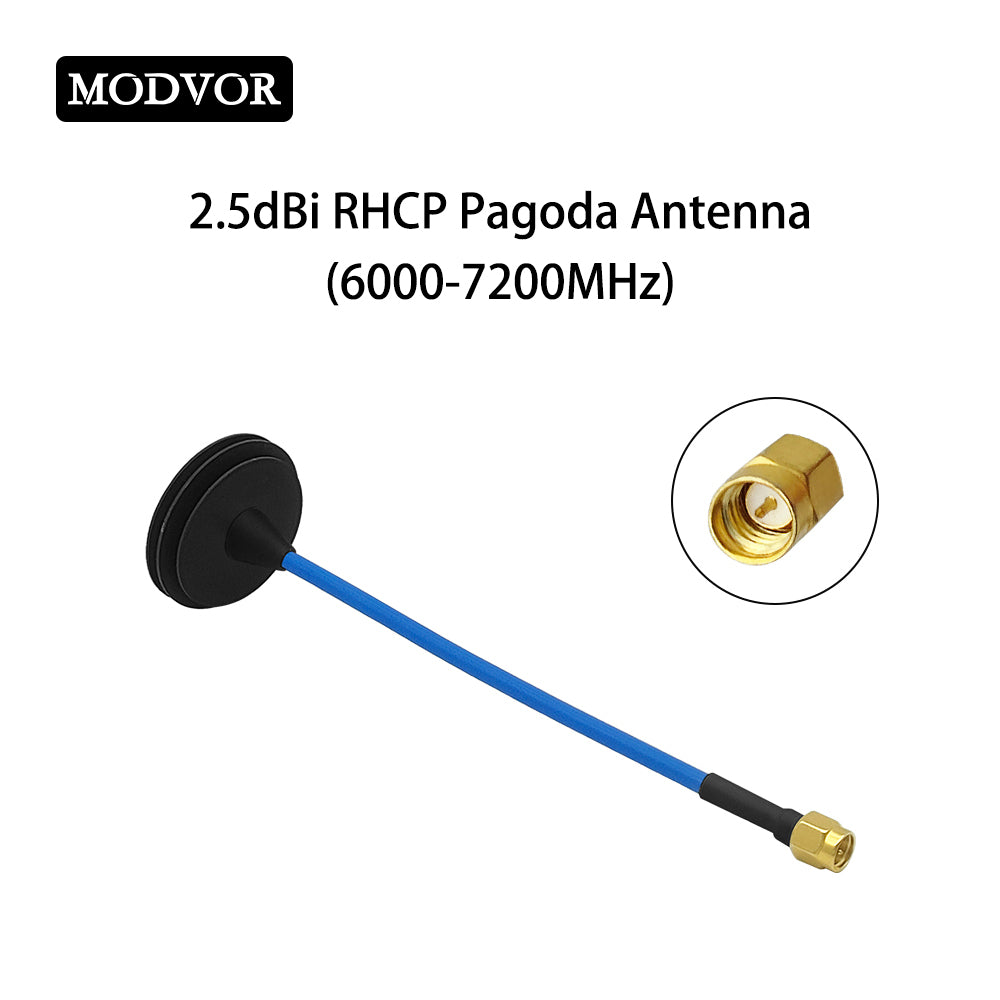

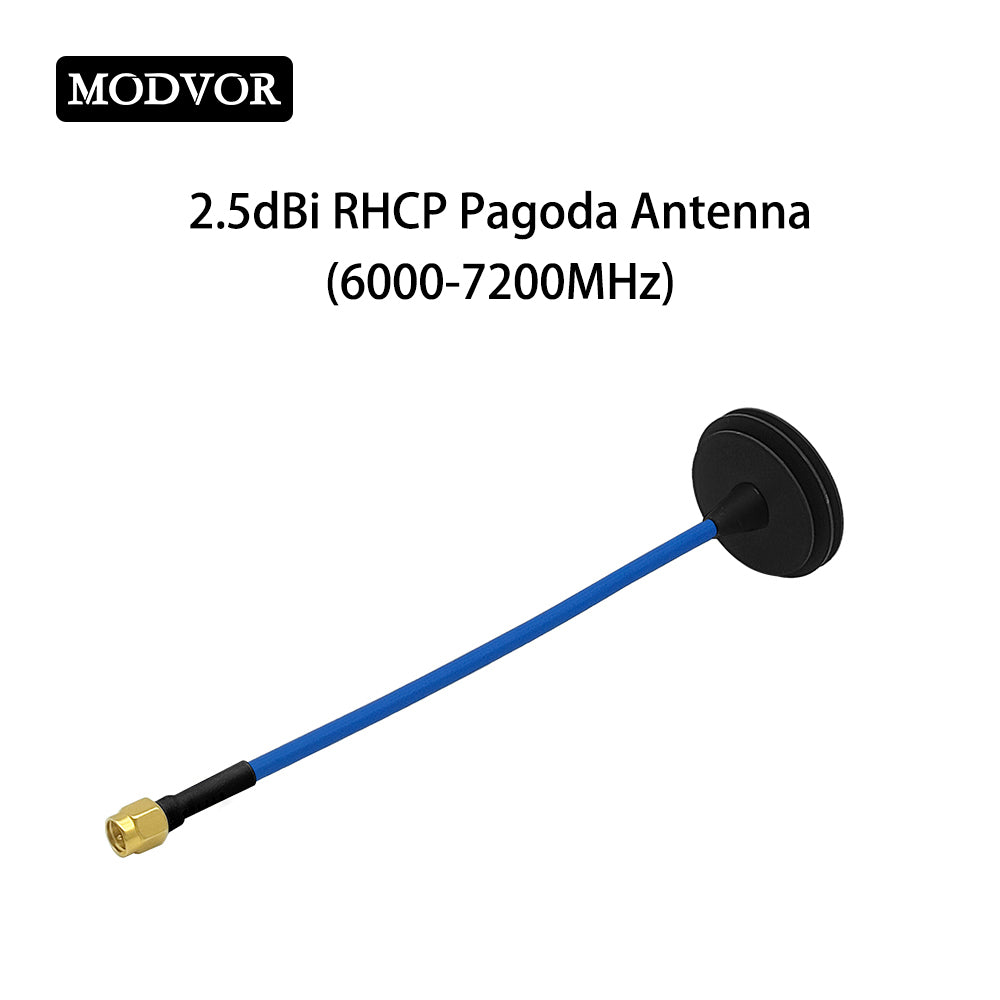

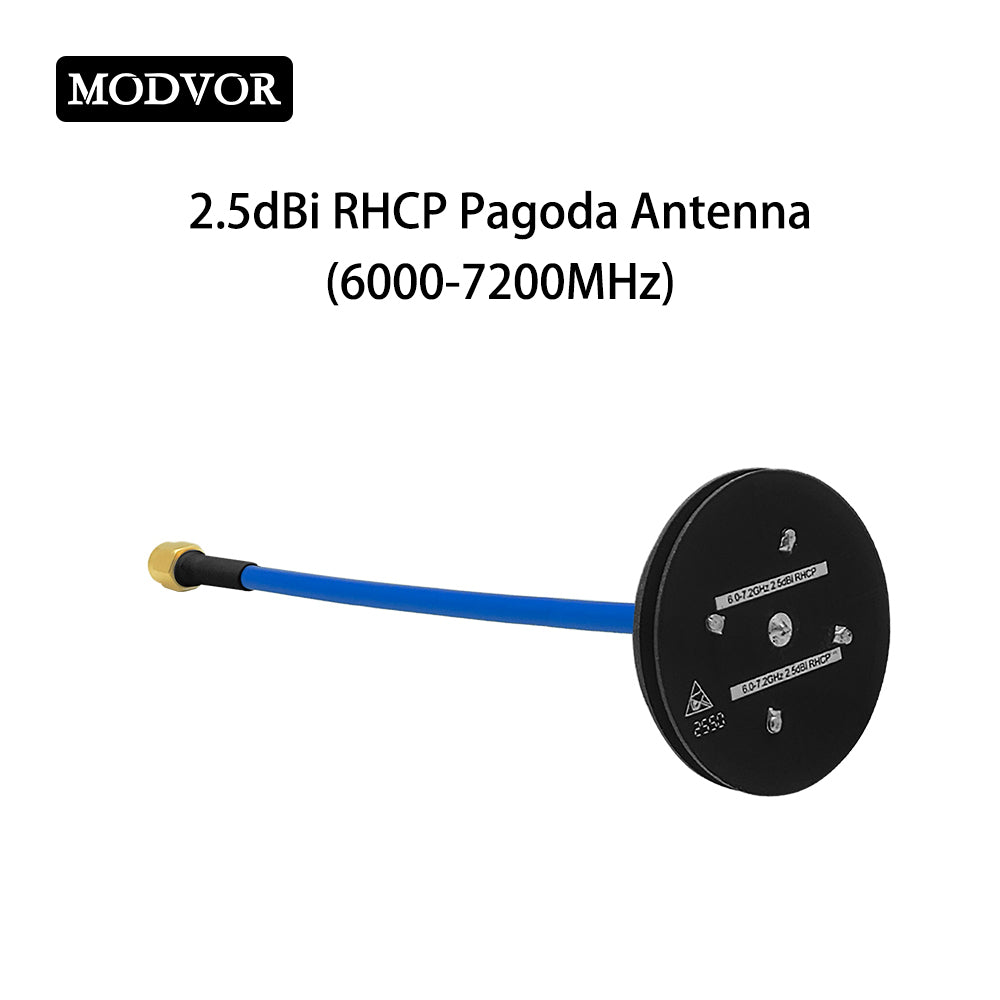

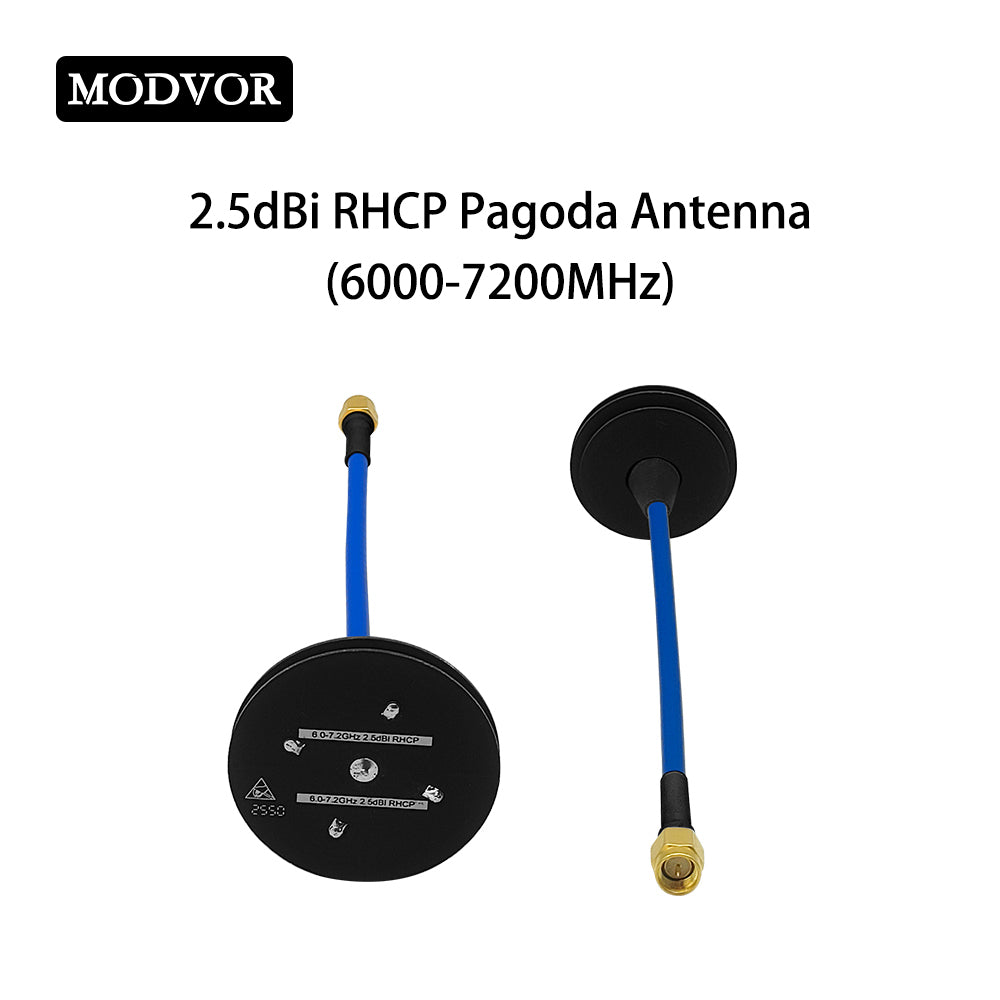

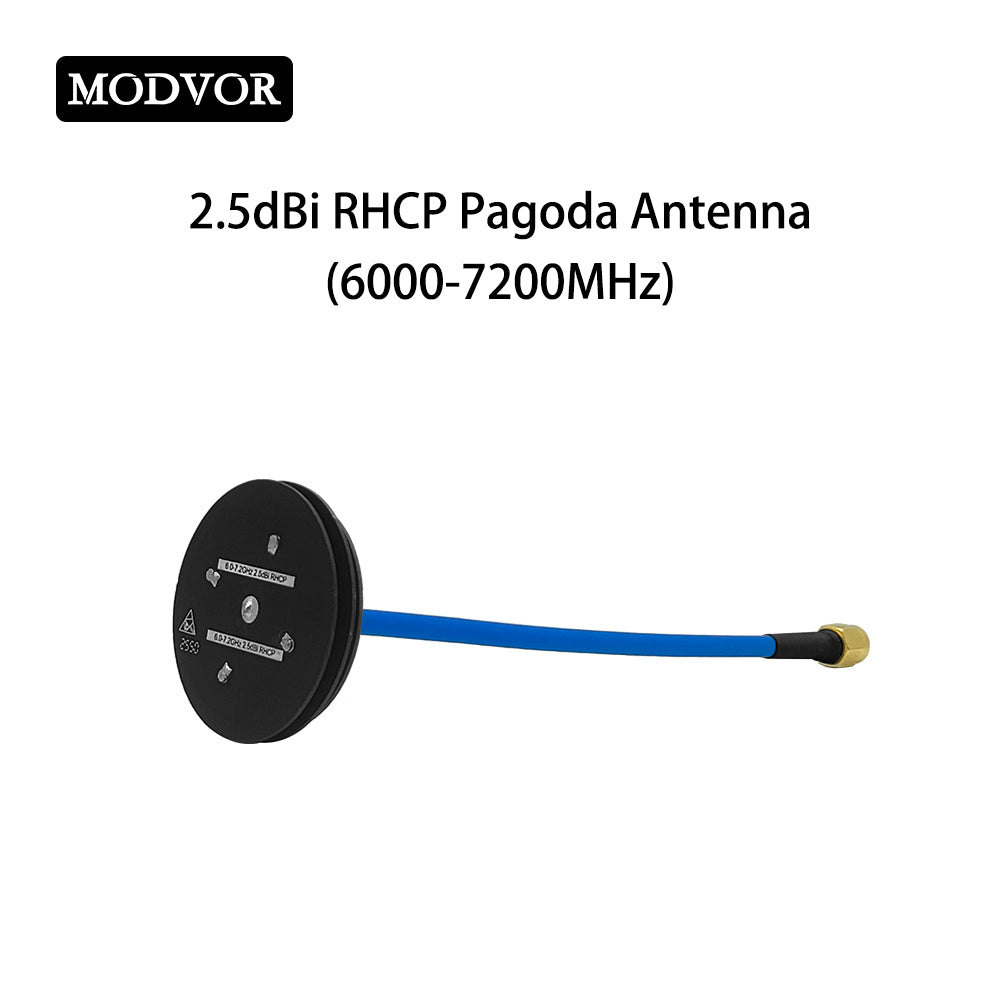

Ця 6,0-7,2 ГГц 2,5 дБі RHCP пагода-омні FPV антена для дрона є горизонтальною всенаправленою правою круговою поляризованою антеною, широко відомою як антена «Пагода», спеціально розробленою для відеозв'язку дронів, передачі сигналу управління та застосувань приймача наземної станції.
Завдяки відмінній структурній конструкції, вона поєднує в собі антиінтерференційні характеристики технології кругової поляризації з перевагами широкого покриття всеспрямованих антен. У межах повного широкого робочого діапазону 6-7,2 ГГц, антена для дрона забезпечує чудовий опір узгодження та сприятливе осьове співвідношення кругової поляризації. Завдяки типовому горизонтальному посиленню 2,5 дБі, вона пропонує надійне горизонтальне покриття сигналу на 360 градусів, ідеально задовольняючи вимоги стабільного сигналу для бездротових систем "точка-багатоточка".
Оптимізована для сценаріїв FPV та БПЛА, ця далекобійна антена для дрона ефективно зменшує ослаблення сигналу, спричинене нахилом та обертанням дрона. Вона забезпечує стабільний прийом для передачі відео в реальному часі та команд управління польотом, ідеально підходить для приймальних кінців наземних станцій, обладнання для виявлення дронів та промислових бездротових каналів БПЛА в умовах прямої видимості.
Застосування продукту
- FPV дрони (гоночні дрони)
- Відеопередавач (VTx)
- Цифрові FPV системи
- FPV окуляри/монітор
- Модулі приймачів наземних станцій
Особливості продукту
- Надвисокочастотний діапазон 1 ГГц, відносна смуга пропускання 24%
- Високий коефіцієнт посилення 2,5 дБі
- Ширина променя по рівню половинної потужності в Е-площині 125°
- Ширина променя по рівню половинної потужності в Азимутальній площині 360°
Технічні характеристики продукту
| Робочий діапазон | 5800-7200 МГц |
| Посилення | 2.5 дБі |
| КСХВ | ＜1.7 |
| Ефективність | ≥90% |
| Поляризація | RHCP |
| EL HPBW | 125° |
| AZ HPBW | 360° |
| Вхідний опір | 50Ω |
| Максимальна потужність | 30 Вт |
| Радіочастотний роз'єм | SMA- Male |

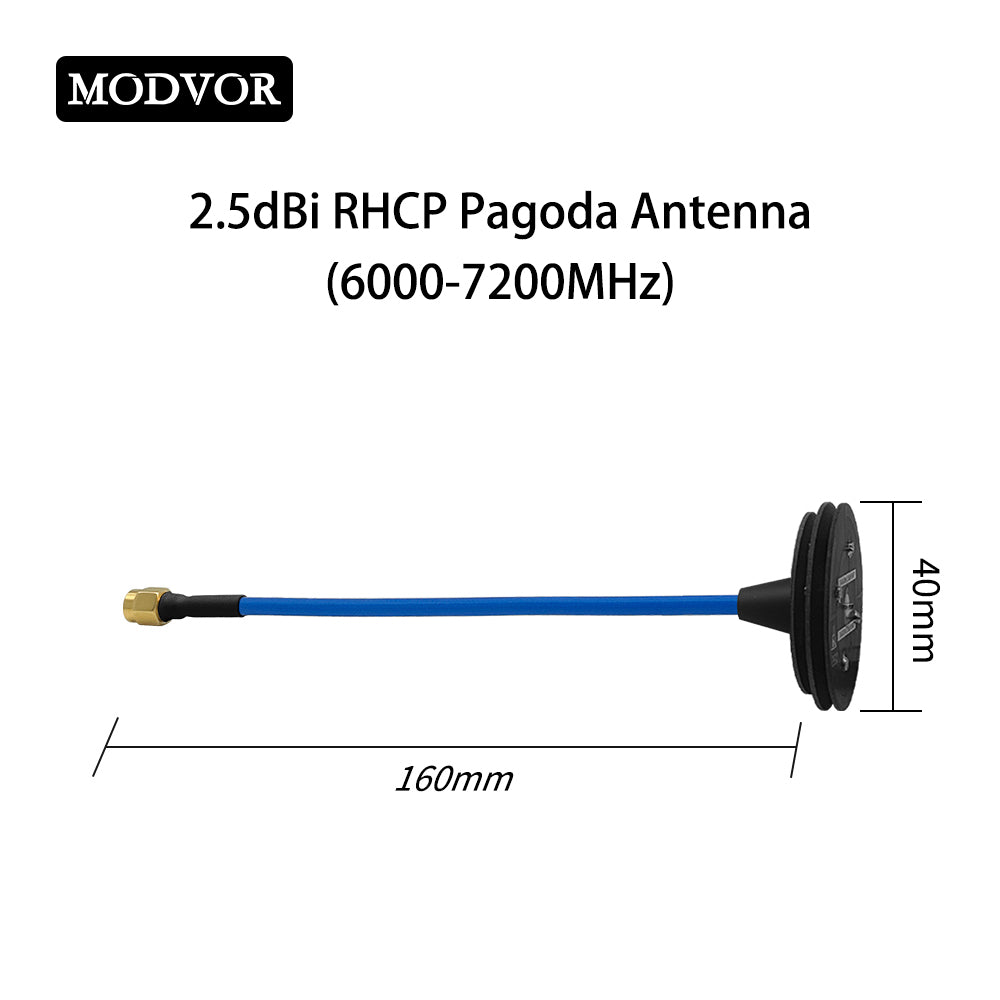

| Розмір | 40*160 мм |
| Вага | 16.6г |

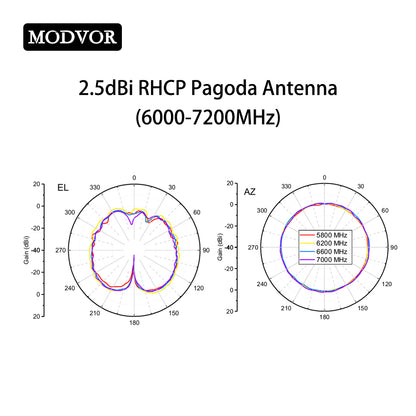

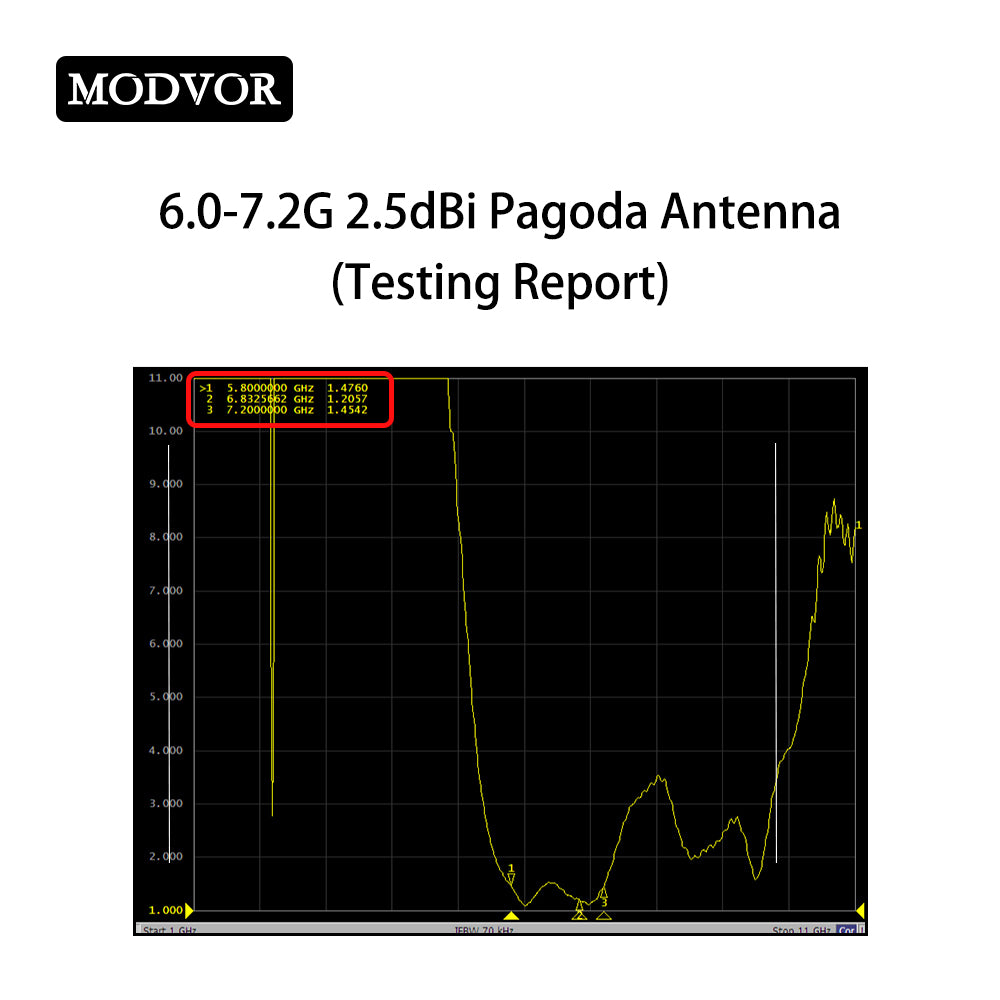

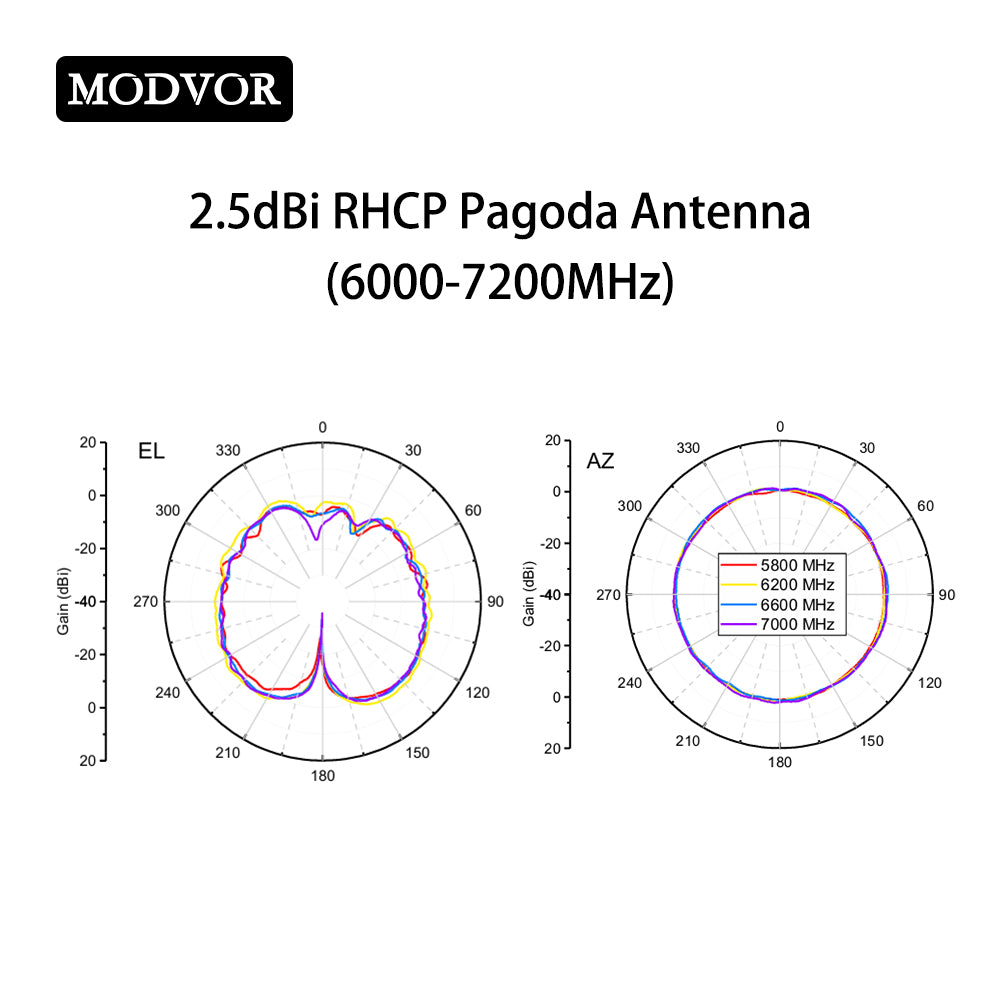

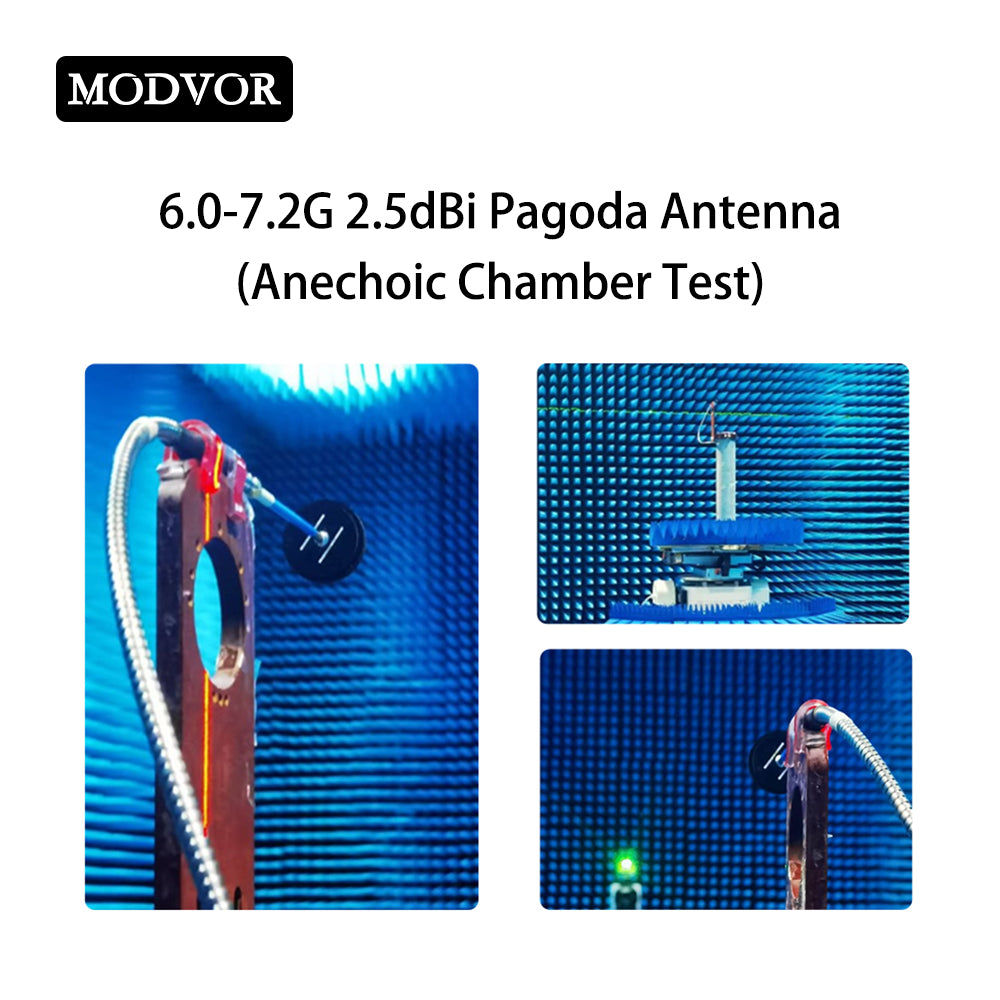

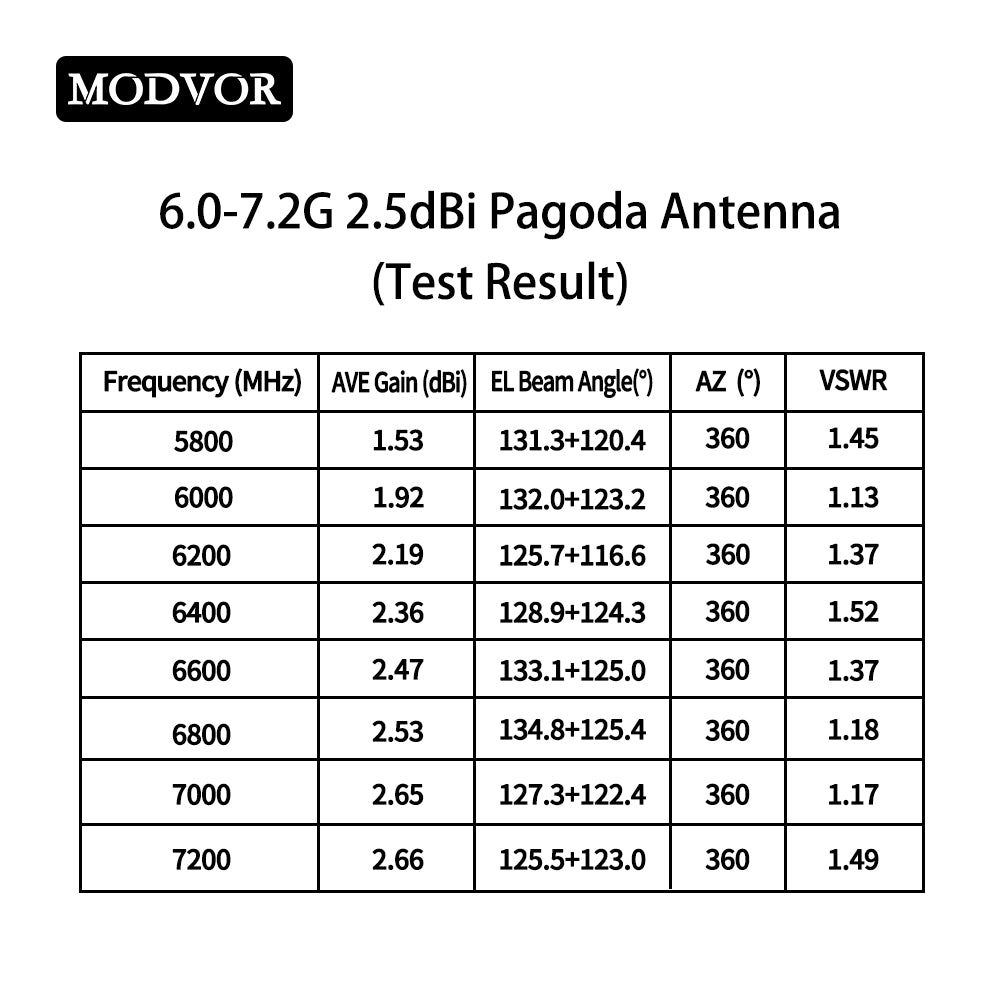

Результат тестування
| Частота (МГц) | Середнє посилення (дБі) | Кут променя EL (°) | AZ HPBW(°) | КСХВ |
| 5800 | 1.53 | 131.3+120.4 | 360 | 1.45 |
| 6000 | 1.92 | 132.0+123.2 | 360 | 1.13 |
| 6200 | 2.19 | 125.7+116.6 | 360 | 1.37 |
| 6400 | 2.36 | 128.9+124.3 | 360 | 1.52 |
| 6600 | 2.47 | 133.1+125.0 | 360 | 1.37 |
| 6800 | 2.53 | 134.8+125.4 | 360 | 1.18 |
| 7000 | 2.65 | 127.3+122.4 | 360 | 1.17 |
| 7200 | 2.66 | 125.5+123.0 | 360 | 1.49 |
Комплектація
1 X 6.0-7.2GHz Антена Пагода
