Опис продукту

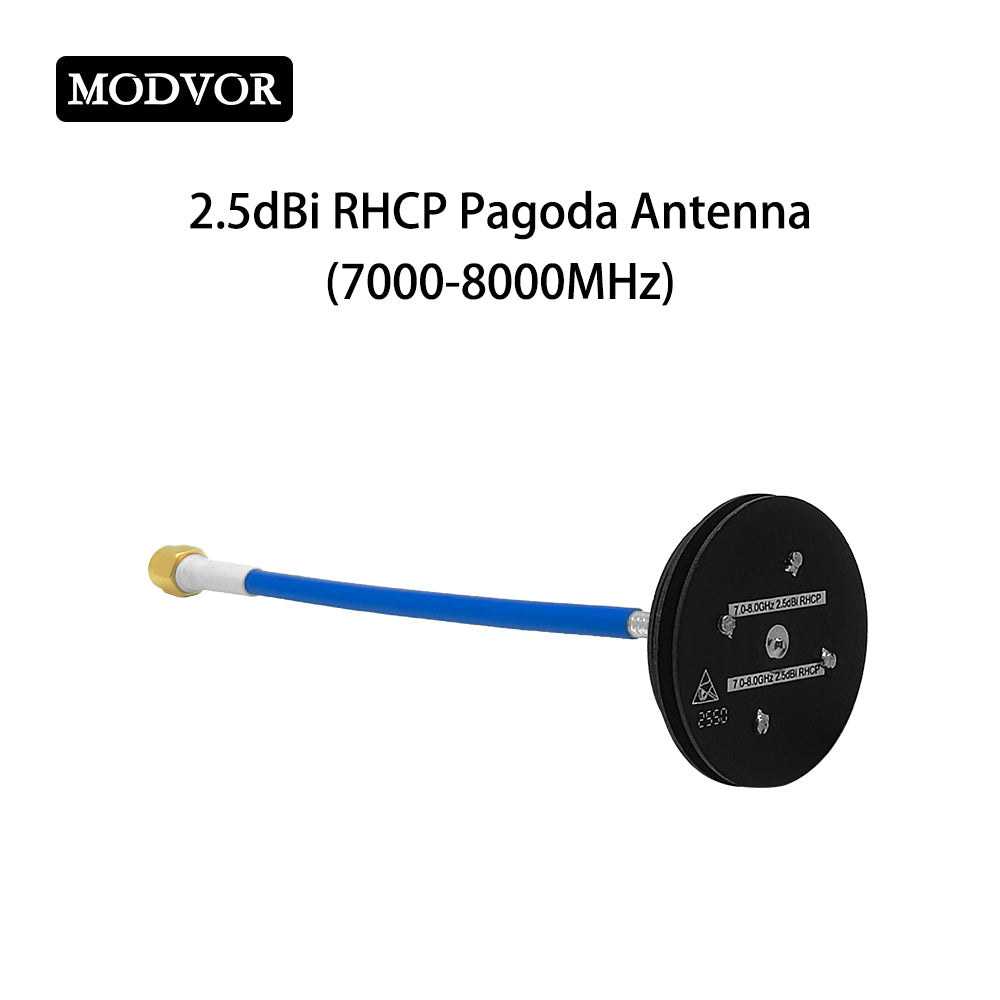

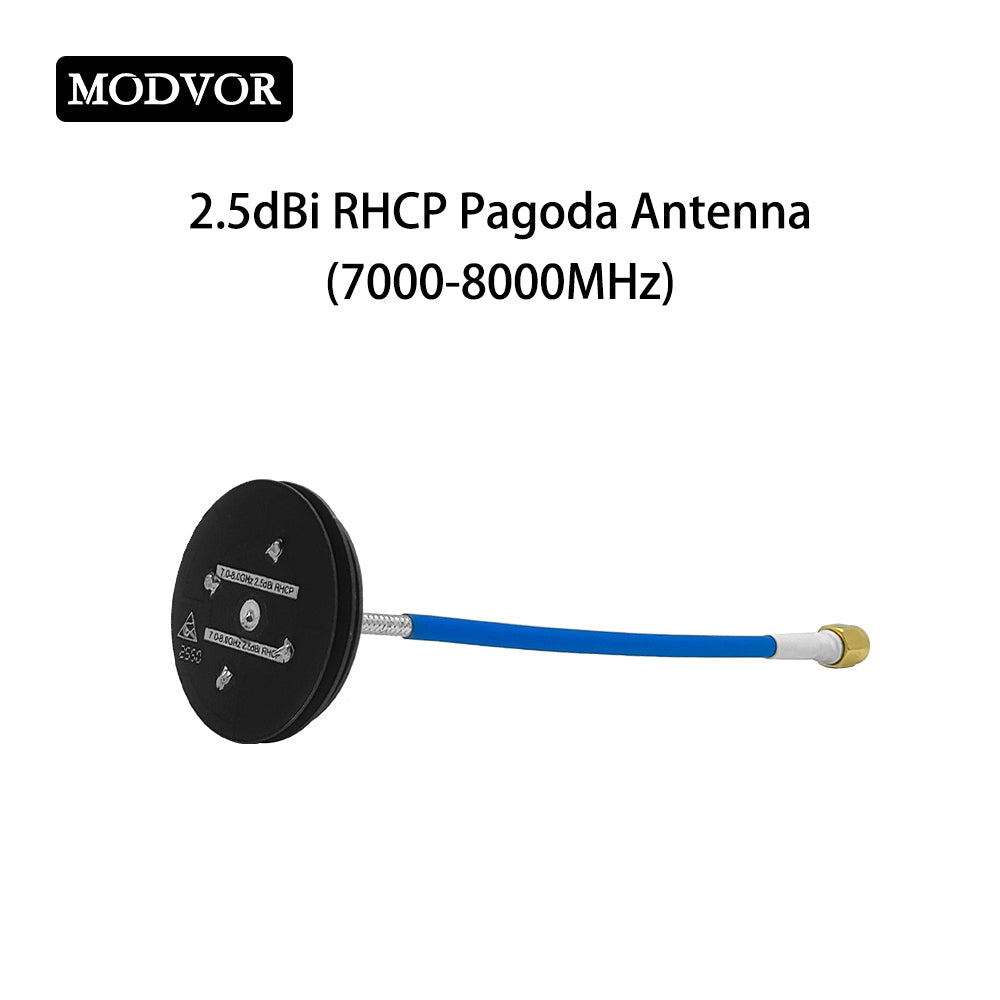

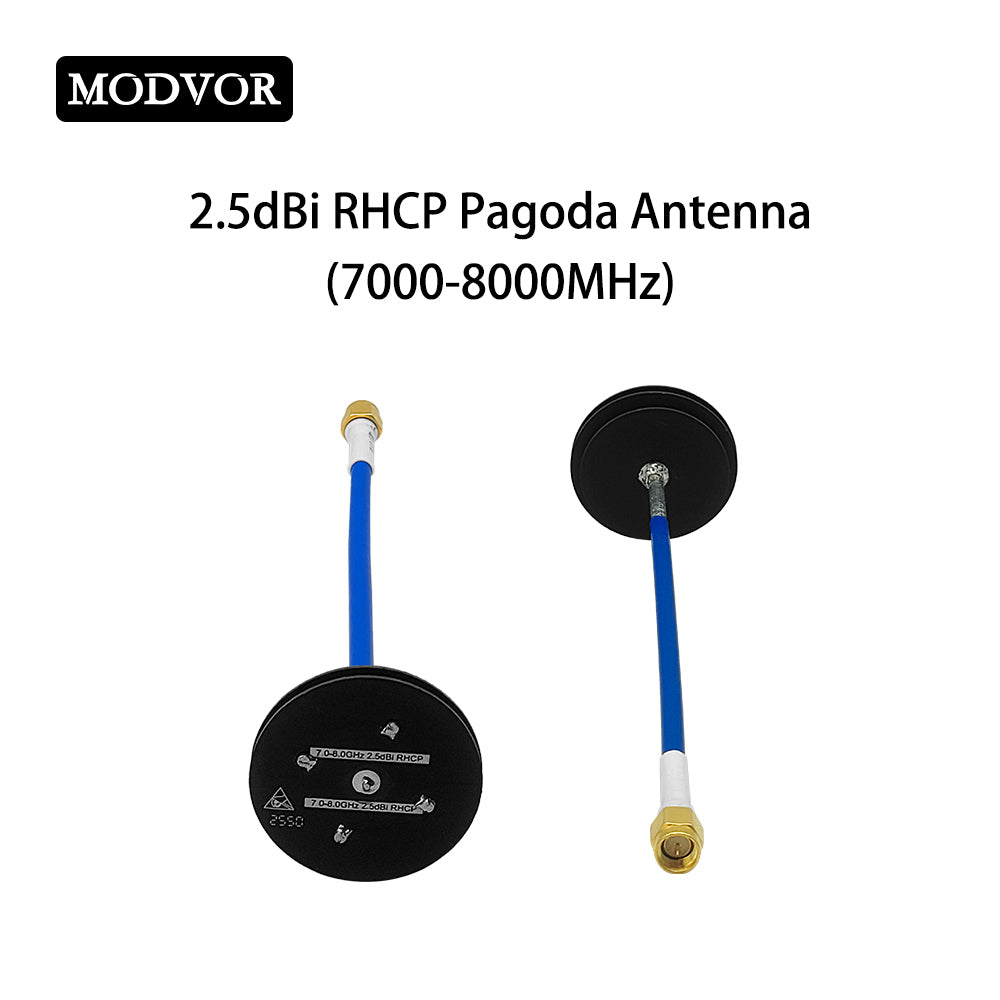

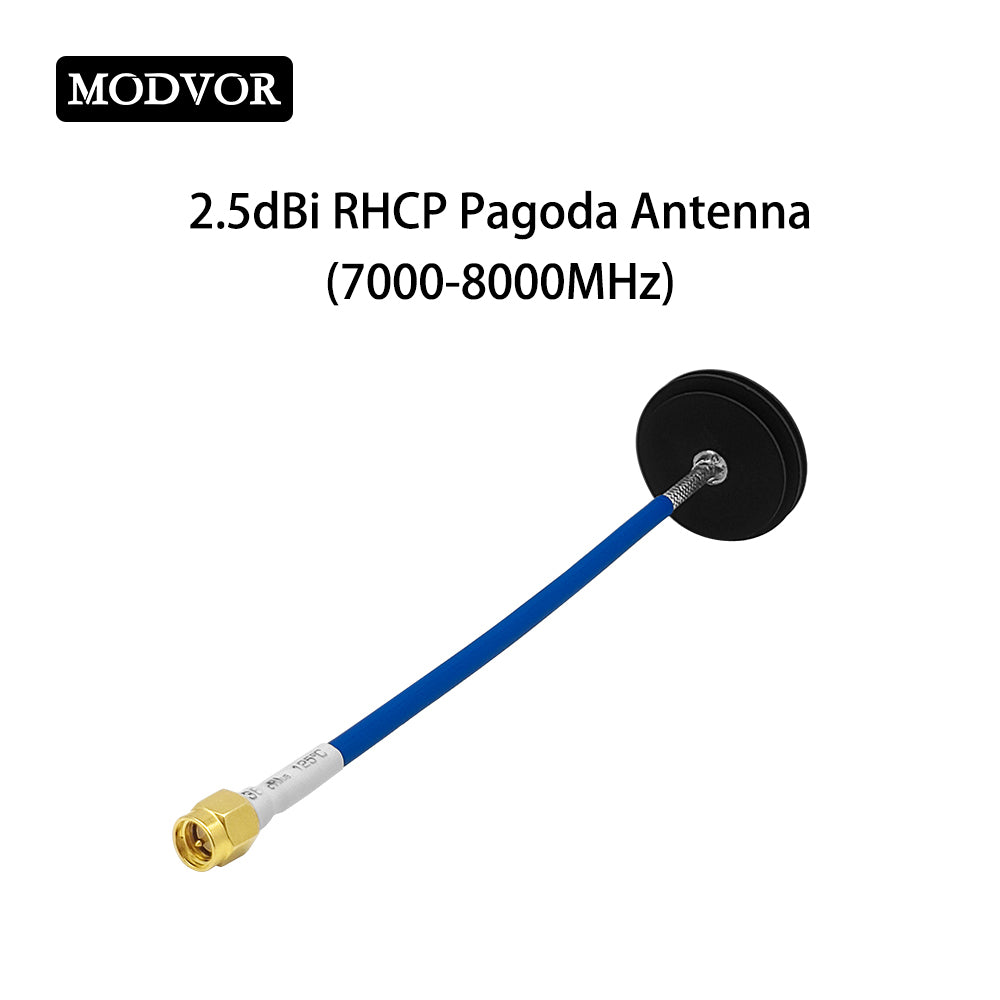

Це всеспрямована антена "пагода" з круговою поляризацією, що охоплює діапазон частот 6.8-8.0 ГГц. Завдяки унікальній структурній конструкції вона поєднує в собі продуктивність кругової поляризації для захисту від перешкод і широкі можливості охоплення всеспрямованих антен.
У своєму широкому робочому діапазоні 6.8-8.0 ГГц FPV-антена забезпечує надійне узгодження імпедансу та сприятливі характеристики осьового коефіцієнта кругової поляризації. Вона забезпечує типовий горизонтальний коефіцієнт підсилення 2.5 дБі, підтримуючи стабільне покриття сигналу для бездротових систем "точка-багатоточка".
Ідеально підходить для FPV-перегонів дронів, вільного польоту та додатків для передачі FPV-відео на великі відстані, допомагає підтримувати стабільне бездротове з'єднання та зменшує втрати сигналу під час роботи дрона.
Застосування продукту
- FPV-дрони (гоночні дрони)
- Відеопередавачі (VTx)
- Цифрові FPV-системи
- FPV-окуляри/монітор
- Модулі приймачів наземної станції
Особливості продукту
- Надширока смуга пропускання 1G, відносна смуга пропускання 18%
- Високий коефіцієнт підсилення 2.5 дБі

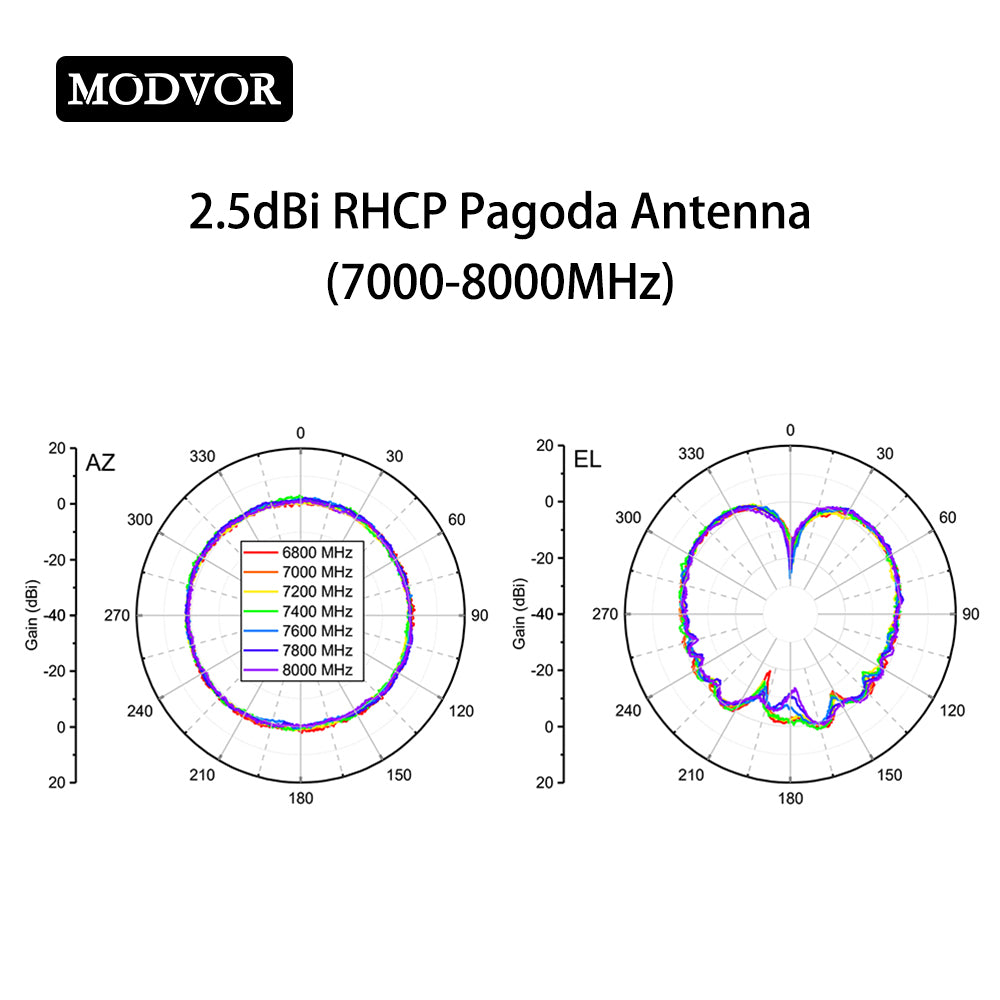

- ЕЛ HPBW 125°
- АЗ HPBW 360°
Характеристики продукту
| Робочий діапазон | 6800-8000 МГц |
| Коефіцієнт підсилення | 2.5 дБі |
| VSWR | ＜1.5 |
| Ефективність | ≥90% |
| Поляризація | RHCP |
| ЕЛ HPBW | 125° |
| АЗ HPBW | 360° |
| Вхідний імпеданс | 50Ω |
| Обробка потужності | 30 Вт |

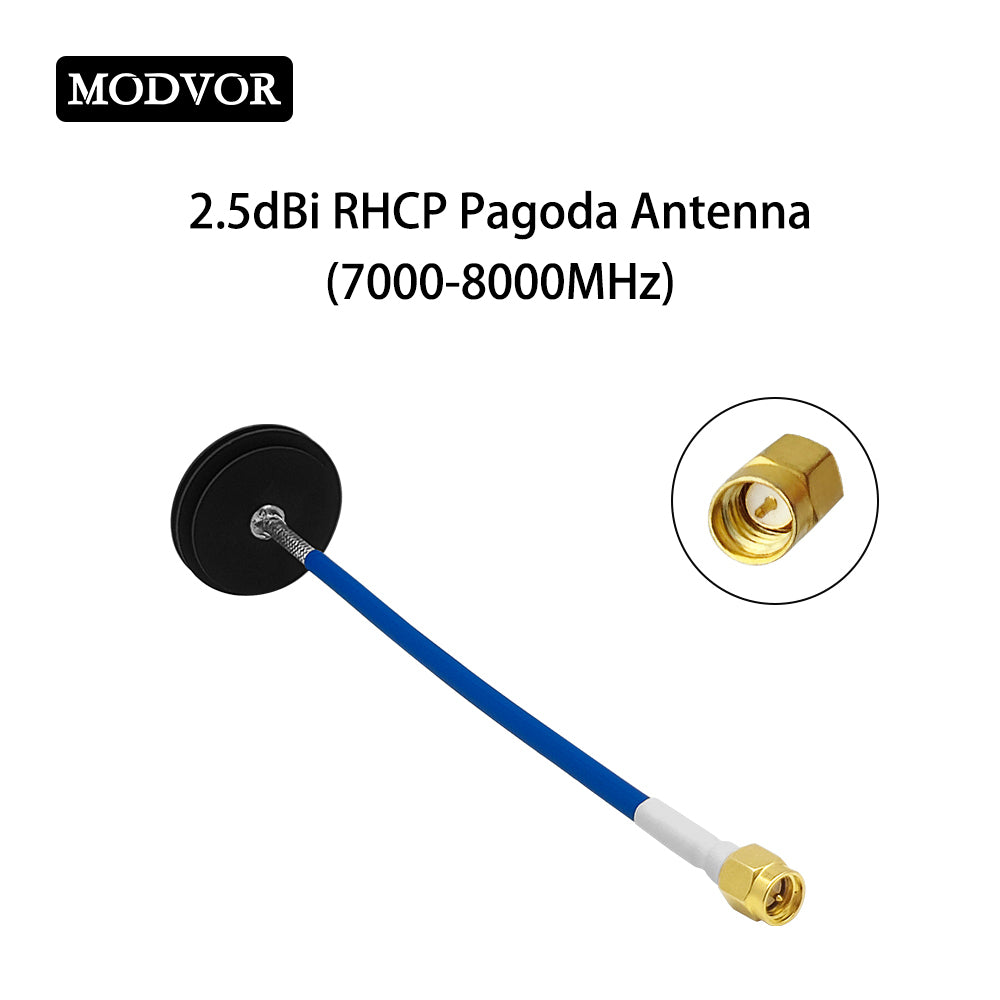

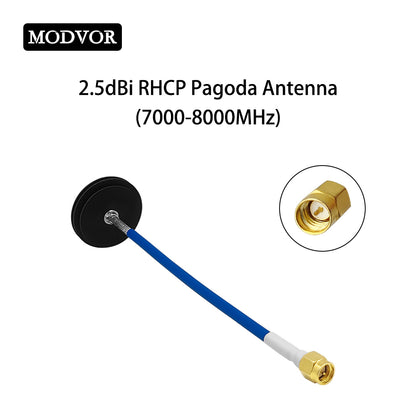

| Радіочастотний роз'єм | SMA-Male |

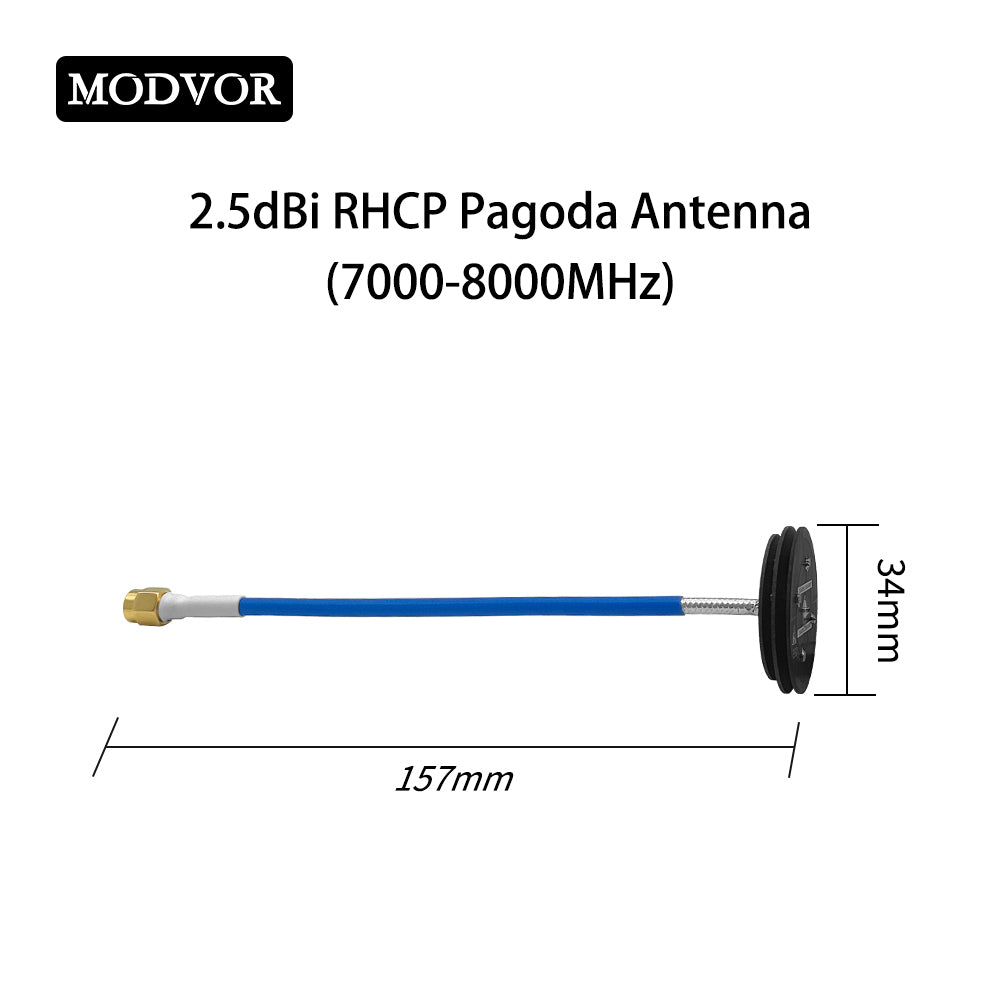

| Розмір | 34*157 мм |
| Вага | 14.6 г |

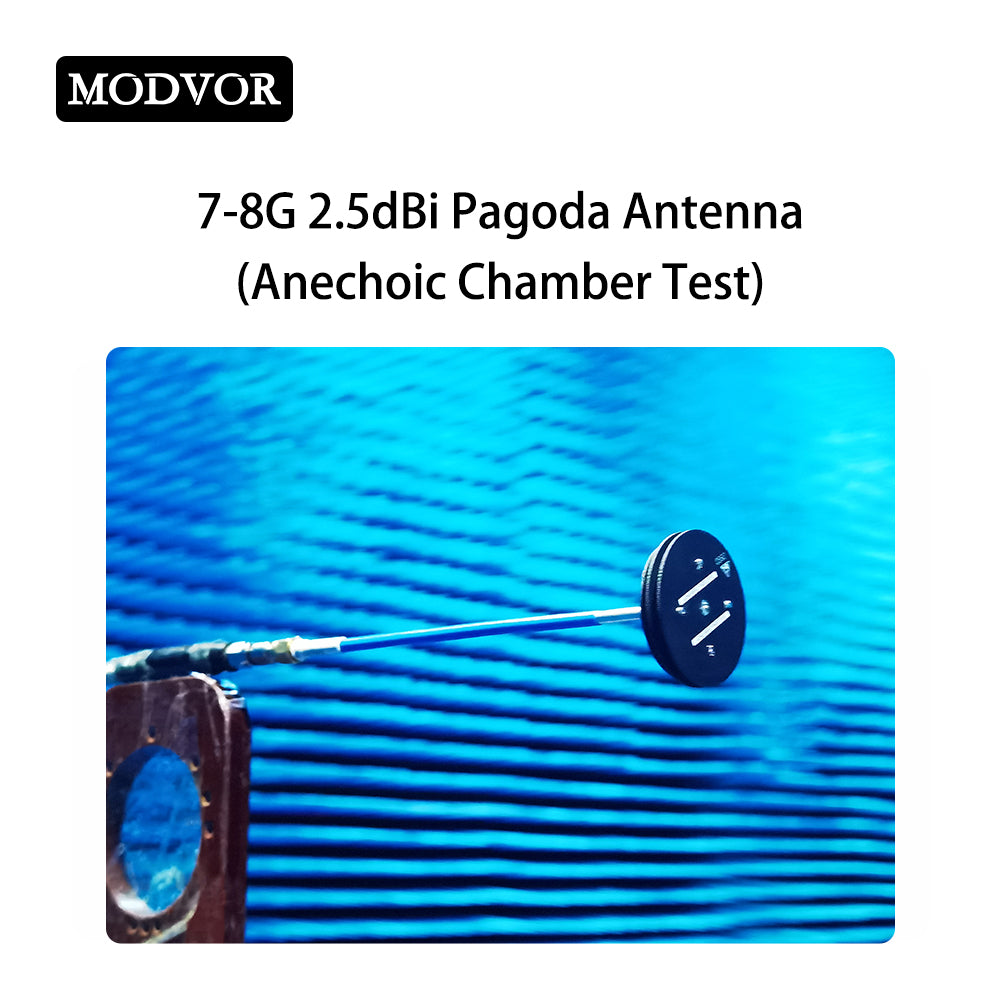

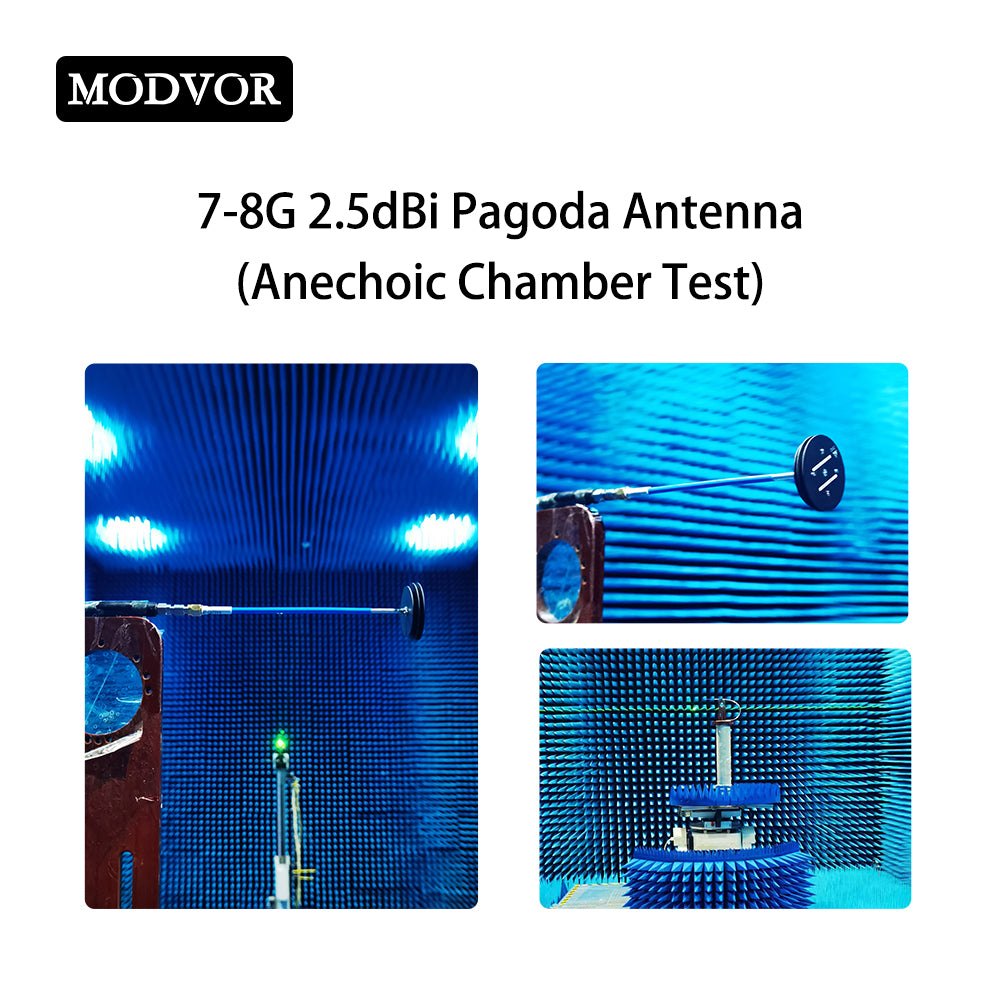

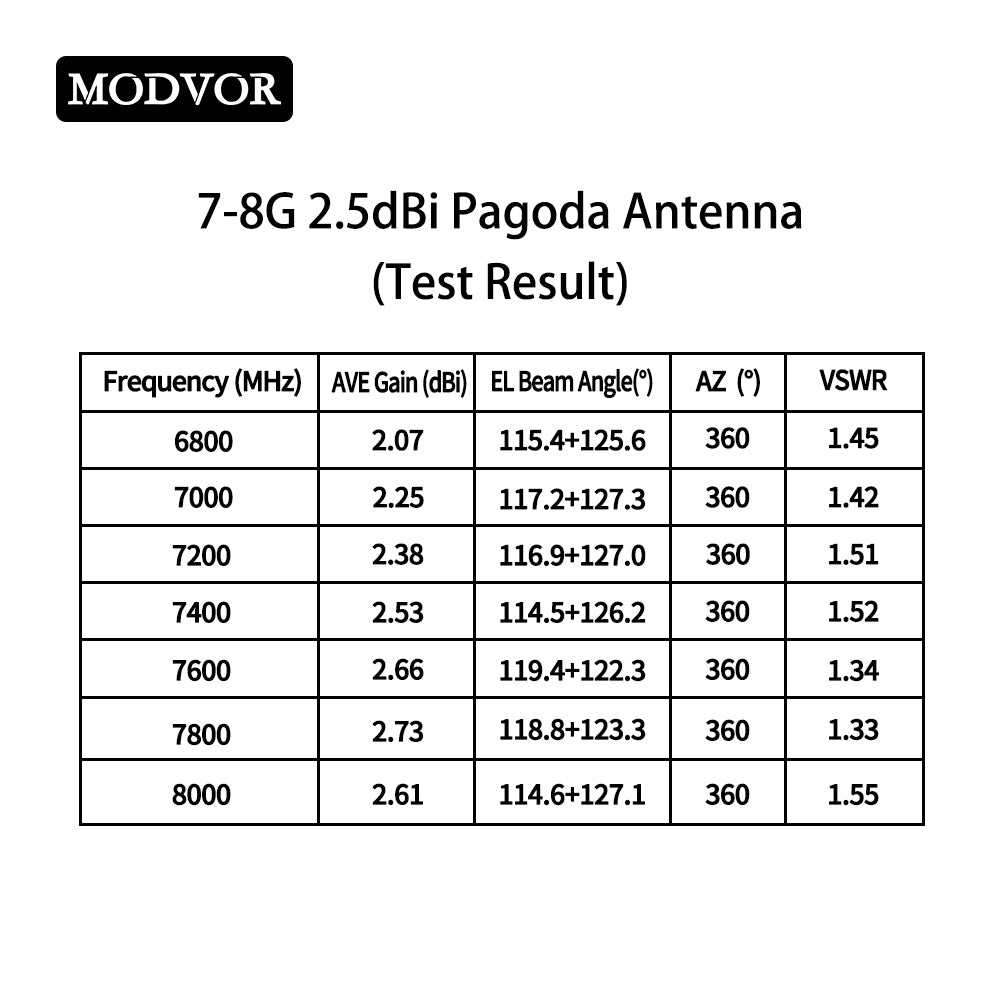

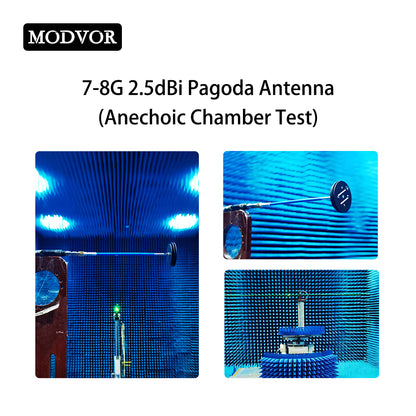

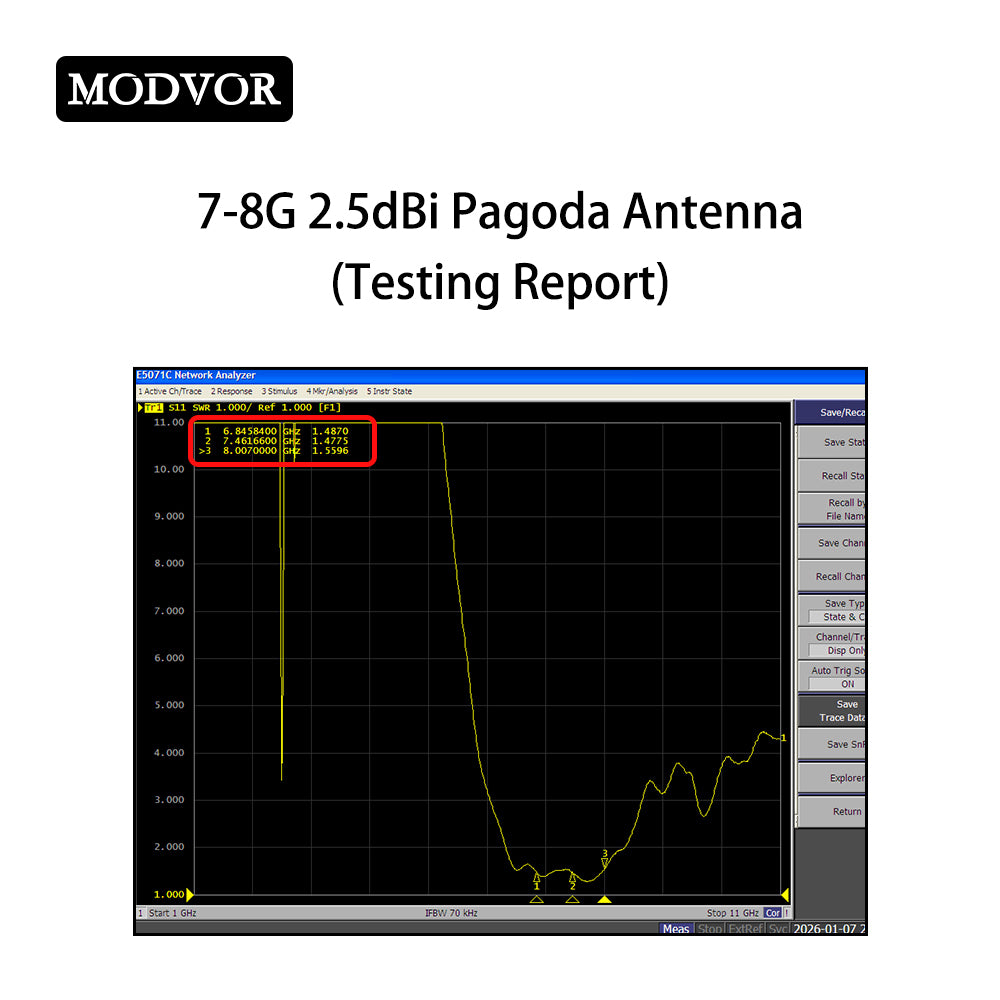

Результати тестування
| Частота (МГц) | Середній коефіцієнт підсилення (дБі) | Кут променя EL (°) | АЗ HPBW(°) | VSWR |
| 6800 | 2.07 | 115.4+125.6 | 360 | 1.45 |
| 7000 | 2.25 | 117.2+127.3 | 360 | 1.42 |
| 7200 | 2.38 | 116.9+127.0 | 360 | 1.51 |
| 7400 | 2.53 | 114.5+126.2 | 360 | 1.52 |
| 7600 | 2.33 | 119.4+122.3 | 360 | 1.34 |
| 7800 | 2.73 | 118.8+123.3 | 360 | 1.33 |
| 8000 | 2.61 | 114.6+127.1 | 360 | 1.55 |
Комплект поставки
1 X 7-8 ГГц антена "Пагода"
